Примечание. В данном случае приведены ремонтные операции для четырехцилиндровых бензиновых и дизельных двигателей объемом 2,0 л. Процедуры для двигателей с меньшим объемом аналогичны. Техническая информация по компонентам ГБЦ приведена в главе «Данные для регулировок и контроля механической части бензиновых и дизельных двигателей».

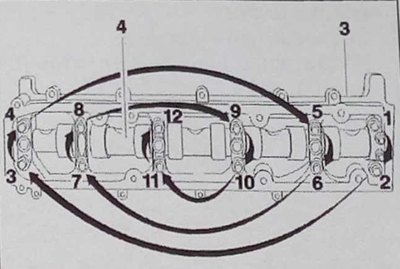

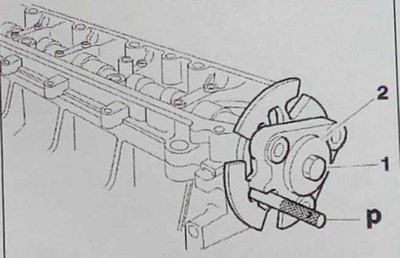

Отверните поочередно болты крепления в установленном порядке (см. рисунок).
Снимите:
- корпус подшипников распредвала (3);
- распределительный вал (4);
- сальник распредвала.

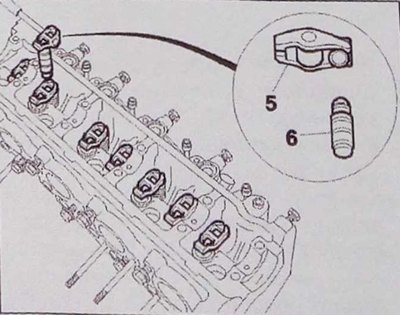

Снимите, пометив их положение: роликовые коромысла (5) и гидравлические толкатели (6).

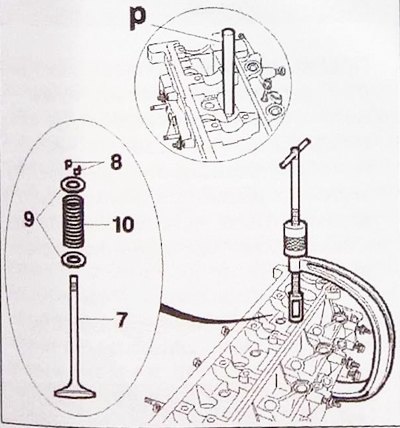

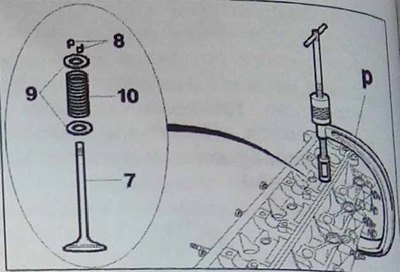

С помощью приспособления рассухаривания снимите:
- клапаны (7);
- сухари (8);
- опорные шайбы (9);
- пружины (10).

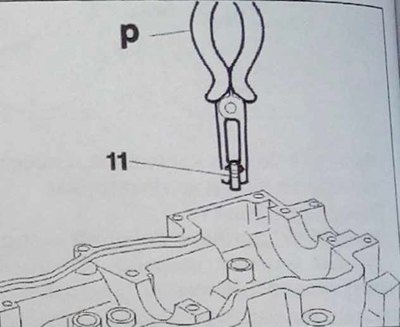

Снимите маслосъемные колпачки (11), используя щипцы Р.

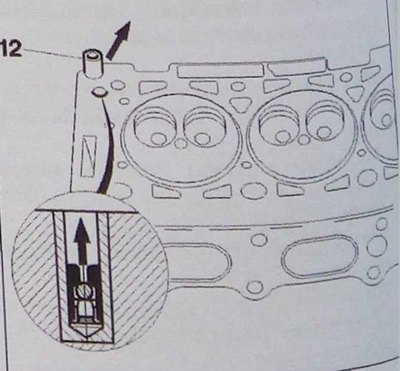

Снимите возвратный клапан (12). Очистите на распредвале посадочные поверхности сальников, используя подходящий очиститель.
Внимание. Для очистки нельзя использовать абразивные или колюще-режущие приспособления и инструменты. Соединяемые поверхности не должны иметь следов ударов или трещин.
Сборка

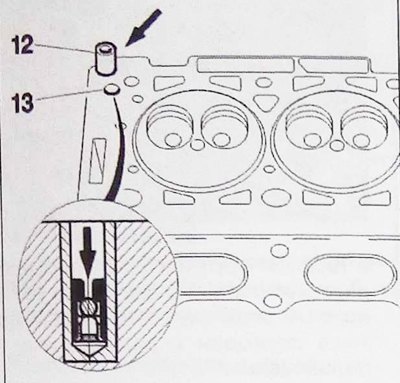

Установите новый клапан (12) в канал (13).
[Текст предоставлен порталом: Autoinstruction.ru]
Внимание. Убедитесь в правильном направлении установки возвратного клапана.
Установите на место новые маслосъемные колпачки с использованием приспособления Р.
Установите на место:
- клапана (7) (смажьте стержень клапана);
- опорные шайбы (9);
- пружины (10);
- сухари (8).
Внимание. Следует избегать касания руками контактных дорожек роликов. Нанесите тонкий слой моторного масла на ролики и проверьте их на отсутствие заедания при вращении.

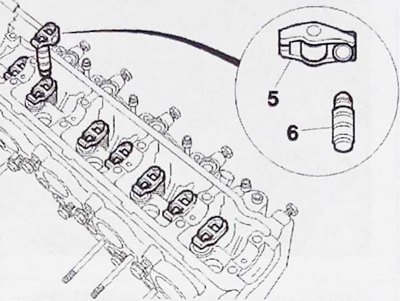

Установите на место толкатели:
- смажьте корпуса толкателей;
- роликовые коромысла (5) и гидравлические толкатели (6);
- убедитесь, что толкатели свободно вращаются в головке цилиндров.

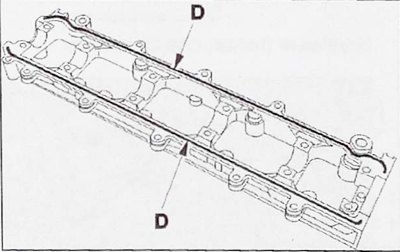

Нанесите герметик в зоне (D) по всему периметру поверхностей под прокладки.
Примечание. Установите распределительный вал в корпус подшипников.
Подтяните, затем поочередно затяните болты крепления в установленном порядке.
Перед установкой сальника распредвала сначала убедитесь в отсутствии остатков герметика в его посадочном гнезде.
Набейте смазкой пространство между кромками сальника.
Процедуру установки сальников распредвалов (см. соответствующее описание).
Установите новый сальник.
Установите на место фланец распредвала.
