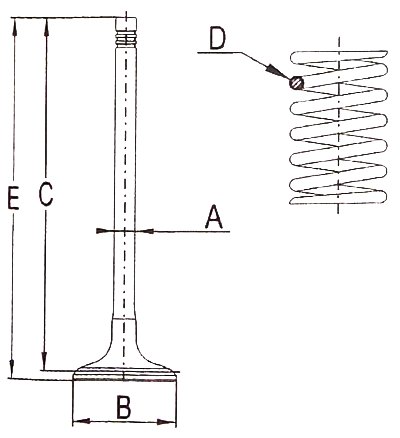

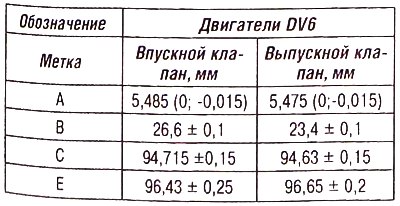

Клапаны
 |
 |
Клапанные пружины
Примечание. Пружины впускных и выпускных клапанов идентичны.
Диаметр проволоки D: 2,8 ± 0,02 мм.
Идентификация: отсутствует.

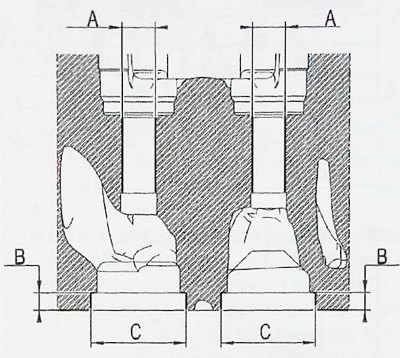

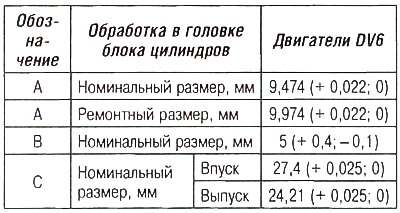

Размеры для обработки головки цилиндров впускных клапанов
 |
 |
[Информация скопирована с сайта: www.autoinstruction.ru]

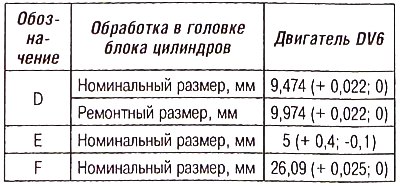

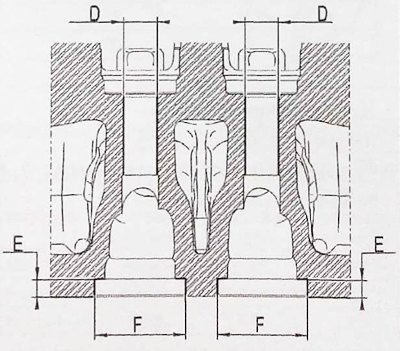

Размеры для обработки головки цилиндров выпускных клапанов
 |
 |
Направляющие втулки клапанов

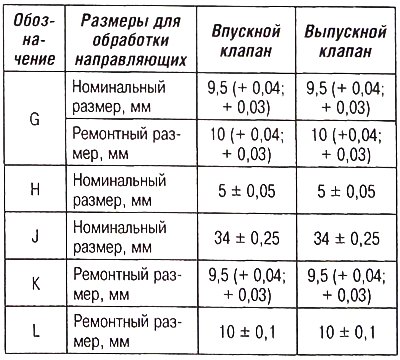

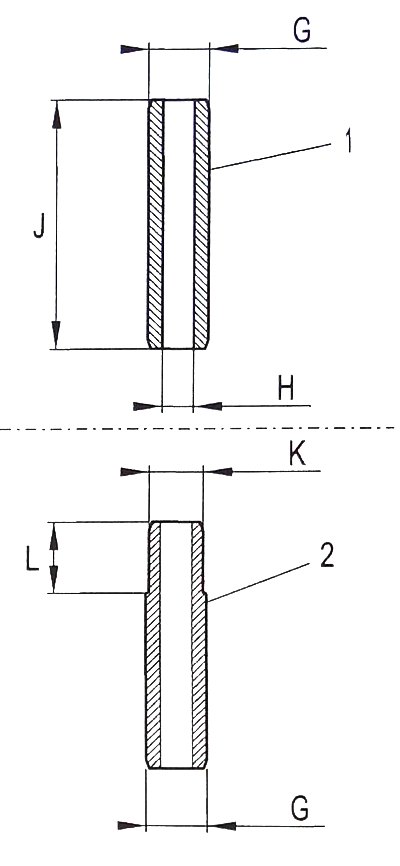

Направляющие втулки клапанов: 1 - направляющая выпускного и впускного клапана (серийный размер); 2 - направляющая выпускного и впускного клапана (ремонтный размер).

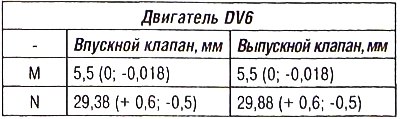

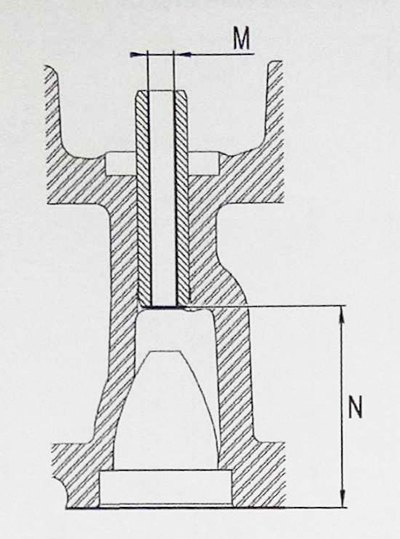

Размещение
 |
 |
Клапанные седла

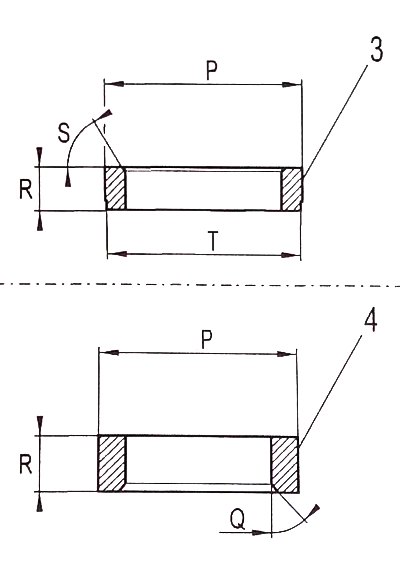

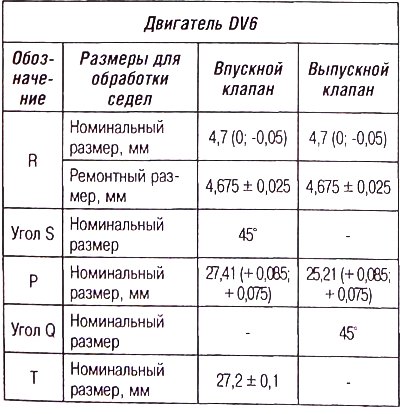

Клапанные седла: 3 - седла впускных клапанов; 4 - седла выпускных клапанов.

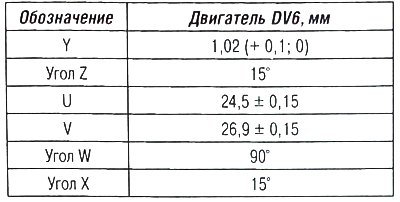

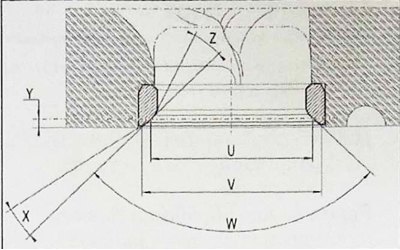

Седла впускных клапанов
 |
 |

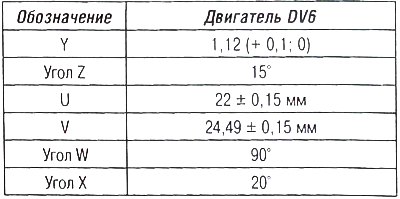

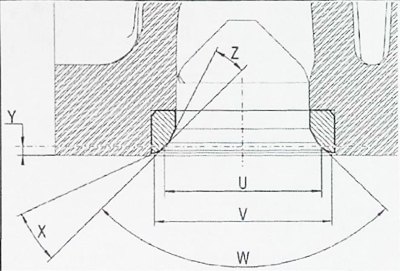

Седла выпускных клапанов
 |
 |
