Характеристики поршневой группы (бензиновые двигатели 1,4 и 1,6 л, ЕРЗ, TU5) (Peugeot 207)

0

Поршни

Метка A: (R1 для поршней ремонтного размера).

Метка В ориентирована в сторону привода ГРМ.

Внимание. Поршни поставляются в комплекте со своими поршневыми пальца; эти два элемента подобраны на приводе, и их нельзя путать.

Поршневые кольца

• 1 - огнеупорное поршневое компрессионное кольцо (отсутствует определенное направление установки).
• 2 - уплотнительное поршневое компрессионное кольцо (меткой «ТОР» вверх).
• 3 - маслосъемное поршневое кольцо (отсутствует определенное направление установки).

Примечание

• Верхнее поршневое кольцо (1) имеет цветную метку на торце (желтого цвета: для двигателя 1,4 л; коричневого цвета: для двигателей 1,6л).
• Компрессионное поршневое кольцо (2) имеет цветную метку на торце (белого цвета: для двигателя 1,4 л; сиренево-красного цвета: для двигателей 1,6 л).
• Маслосъемное поршневое кольцо (3) имеет цветную метку на торце (белого цвета: для двигателя 1,4 л; коричневого цвета: для двигателей 1,6 л).

• Диаметр Р: наружный диаметр.
• Диаметр G: внутренний диаметр.
• Метка Н: зазор в плоскости.

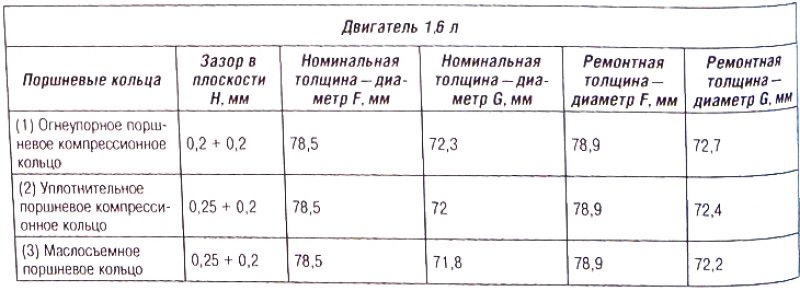

Размеры поршневых колец

Шатуны

Шатунные вкладыши (только двигатель 1,4 л)

Размеры шатунных вкладышей двигателей 1,4 л
