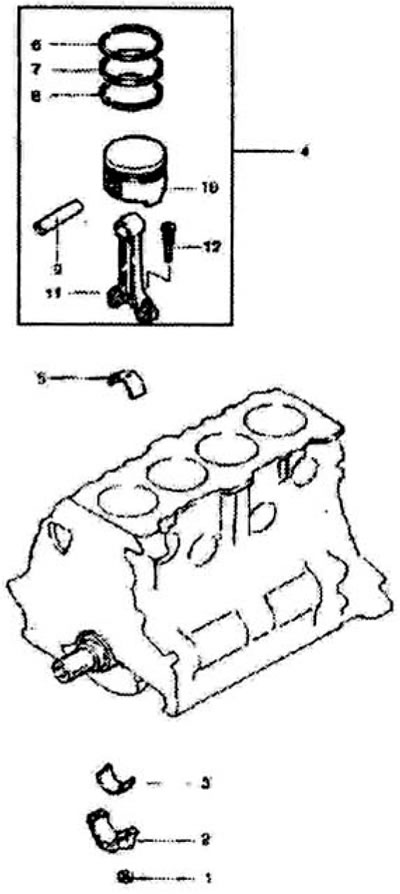

Рис. 4.4.1. Шатуннопоршневая группа: 1 - гайка болта крышки шатуна; 2 - крышка шатуна; 3, 5 - вкладыш; 4 - шатуннопоршневая группа в сборе; 6 - верхнее компрессионное кольцо; 7 - нижнее компрессионное кольцо; 8 - маслосъемное кольцо; 9 - поршневой палец; 10 - поршень; 11 - шатун; 12 - болт крышки шатуна.
Чтобы при сборке не перепутать крышки шатунов, на шатуне и соответствующей ему крышке нанесен номер цилиндра. При сборке цифры на шатуне и крышке должны находиться с одной стороны.
Открутите гайки болтов крышек шатунов, снимите крышки шатунов, извлеките шатуны с поршнями в сборе.

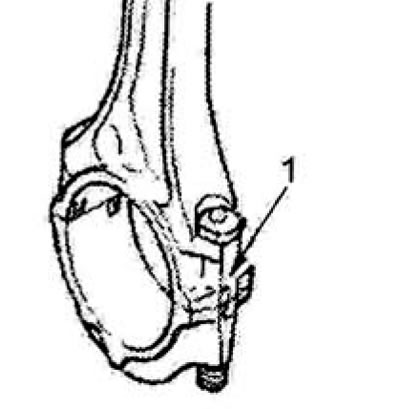

Рис. 4.4.2 1 - номер цилиндра.
Установите шток специального инструмента, как показано на рисунке (при этом поршень установите меткой вверх). Затем выпрессуйте поршневой палец и снимите поршень.

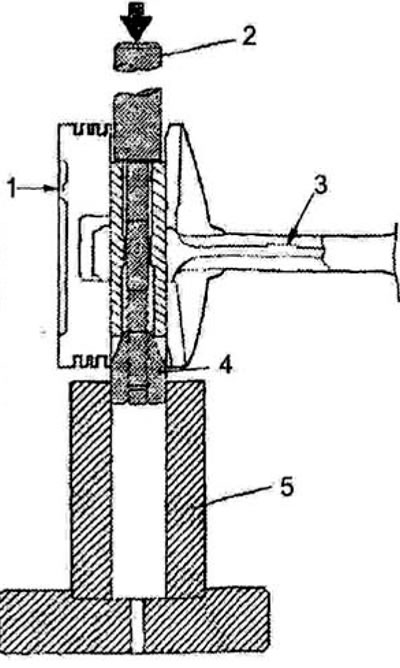

Рис. 4.4.3. Снятие поршневого пальца: 1, 3 - метка; 2 - шток; 4 - направляющий элемент; 5 - основание.
