- длину отверстия для поршневого пальца;
- ширину посадочного места малой головки шатуна;
- длину поршневого пальца;
- ширину малой головки шатуна.
Используя измеренные величины, рассчитайте расстояние L по следующей формуле: L= [(А - С) - (В - D)]/2

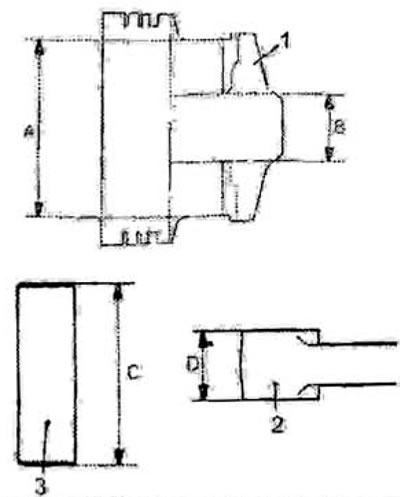

Рис. 4.4.4. Поршень, шатун: 1 - поршень, 2 - шатун; 3 -поршневой палец; А - длина отверстия для поршневого пальца; В - ширина посадочного места малой головки шатуна; С - длина поршневого пальца; D - ширина малой головки шатуна.
После установки штока специального инструмента в поршневой палец, установите трубку на верхнюю часть штока.
Установите детали так, чтобы метки шатуна и поршня были направлены в одном направлении.
Смажьте моторным маслом поршневой палец по внешнему контуру.
Через трубку вставьте шток, поршневой палец и соберите приспособление.
Запрессуйте поршневой палец с усилием 7350 - 17200 Н.

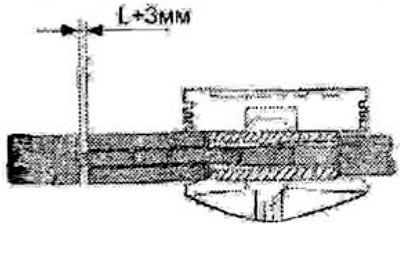

Рис. 4.4.6. Установка поршневого пальца: 1, 4- метка; 2 - шток; 3 - поршневой палец; 5, 7 - направляющий элемент; 6 - основание.
После установки палец должен быть неподвижным в отверстиях бобышек поршня, но подвижным во втулке шатуна.
