Проверка шатунно-поршневой группы (Chery Tiggo T11)

Проверьте на повреждения и чрезмерный износ поршневые кольца, при необходимости замените на новые. При замене поршня, замените и поршневые вольца.

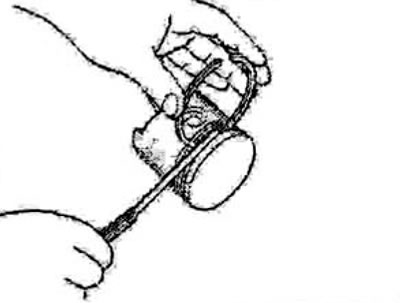

Проверьте зазор между поршневым кольцом и канавкой для поршневого кольца, при необходимости замените кольца на новые (стандартное значение зазора. 0,02 - 0,06 мм. предельно-допустимое значение: 0,1 мм).

Установите поршневое кольцо в цилиндр и измерьте монтажный зазор в замке кольца, при необходимости замените жильца на новые.

Стандартное значение зазора:

для верхнего компрессионного кольца: 0,25 - 0,35 мм;
для нижнего компрессионного кольца: 0,4 - 0,55 мм;
для маслосъемного кольца: 0.1 - 0,40 мм.

Предельно-допустимое значение зазора:

для верхнего и нижнего компрессионного кольца: 0,8мм;
для маслосъемного кольца: 1 мм.

Рис. 4.4-19

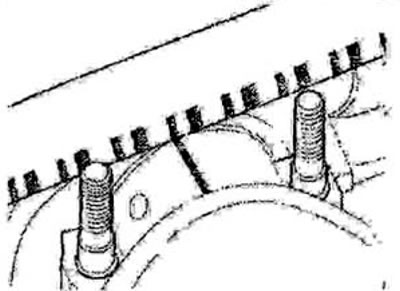

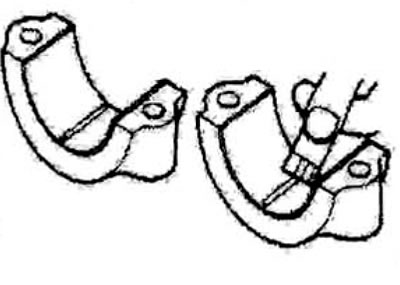

Измерьте зазор в шатунных шейках, с помощью специального измерительного инструмента (при установленных шатунно-поршневых группах).

Стандартное значение зазора: 0,02 - 0,05 мм;

Предельно-допустимое значение: 0,1 мм.
