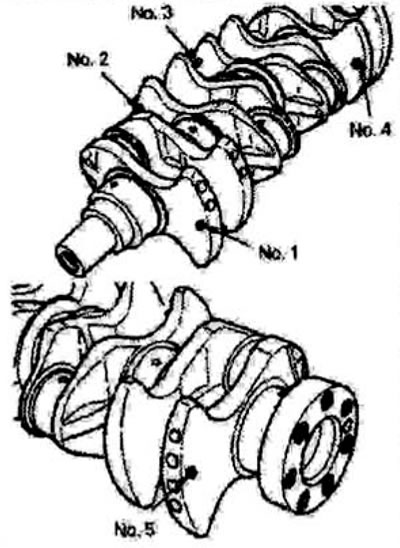

Рис. 4.4.28
Вкладыши выбирайте в соответствии с приведенной таблицей.
Таблица 4.4.4
| Коренная шейка коленчатою вала | Метка и цвет коренного вкладыша № 1, 2, 4, 5 | Метка и цвет коренного вкладыша №3 | |||
| Группа | Цвет | Диаметр | Метка | ||
| 1 | желтый | 56,994 - 57,000 | 0 | 1. зеленый | 0. черный |
| 1 | 2. желтый | 1. зеленый | |||
| 2 | 3. нет | 2. желтый | |||
| 2 | нет | 56,988 - 56,994 | 0 | 2. желтый | 1. зеленый |
| 1 | 3. нет | 2. желтый | |||
| 2 | 4. голубой | 3. нет | |||
| 3 | белый | 56,982 - 56,988 | 0 | 3. нет | 2. желтый |
| 1 | 4. голубой | 3. нет | |||
| 2 | 5. красный | 4. голубой | |||
Если нет метки на коленчатом валу, измерьте коренные шейки и выберите соответствующую группу вкладышей в соответствии с полученными измерениями.

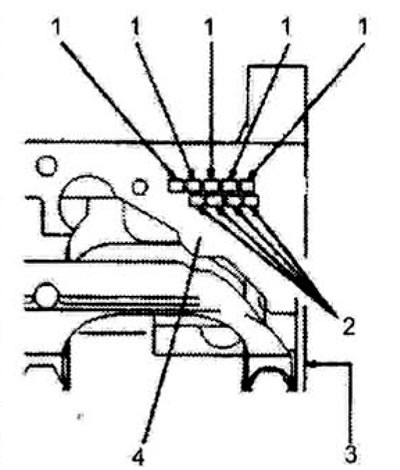

Рис. 4.4.29. Расположение меток размеров: 1 - метки размера коренных подшипников; 2 - метка размера диаметра цилиндра; 3 - задняя сторона блока цилиндров; 4 - основание блока цилиндров.
Установите вкладыши с пазами для подачи масла в блок цилиндров, а вкладыши без пазов в крышку коренных подшипников.

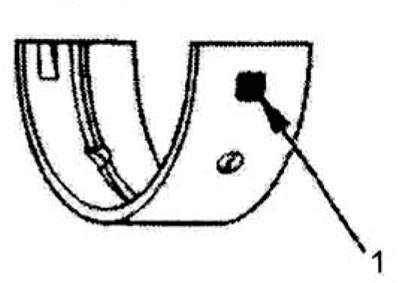

Рис. 4.4.30 1 - метка.
Установите два упорных полукольца в торцы гнезда подшипника третьей коренной шейки коленчатого вала, предварительно смазав их чистым моторным маслом.
Проверьте длину болтов крышки коренных подшипников (предельно-допустимое значение: 71,1 мм), при необходимости замените.
Установите крышку коренных подшипников, наживите болты крышки (метка расположена в направлении приводного ремня).
Закрутите болты крышки с моментом 25 Нм.
Рис. 4.4.31 1 - канавка для подачи масла.

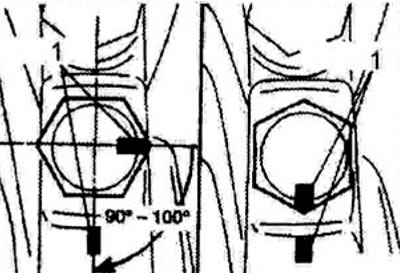

Нанесите метки краской на каждую головку болта (по направлению закручивания 90° -100°), как показано на рисунке.

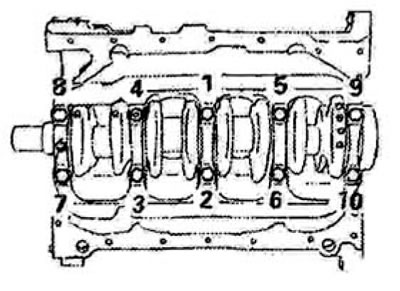

Закрутите болты на 90° - 100° (до совпадения меток) с рекомендуемым крутящим моментом, в порядке указанном на рисунке.
Рис. 4.4.32 1 - стрелка.
Рис. 4.4.33 1 - метка.

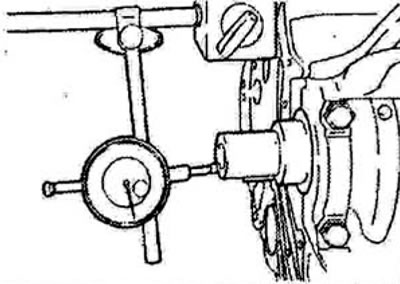

После установки крышки коренных подшипников, убедитесь в свободном вращении коленчатого вала, а также проверьте осевой зазор.
- Стандартное значение осевого зазора: 0,05 - 0,18 мм.
- Предельно-допустимое значение осевого зазора: 0,25 мм.
Рис. 4.4.34

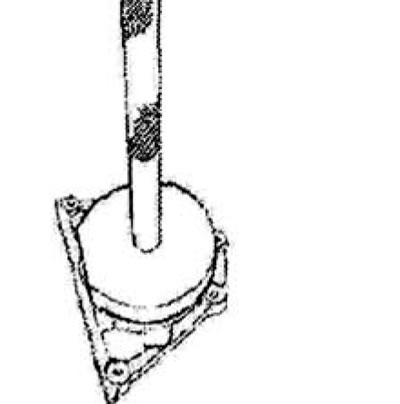

Установите заднюю манжету коленчатого вала, используя специальный инструмент.
Рис. 4.4.35

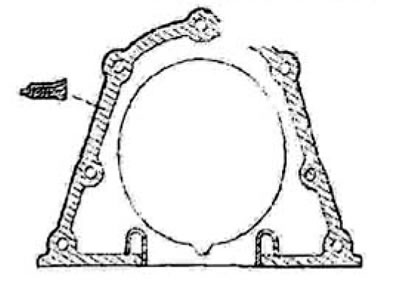

Установите крышку задней манжеты коленчатого вала (при установке используйте герметик).
Рис. 4.4.36
