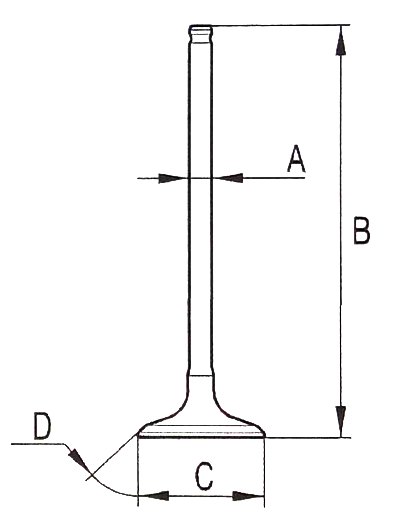

Клапаны
Примечание. Клапаны двигателей TU5JP4 и TU5JP4S идентичны и взаимозаменяемы.
Клапанные пружины
Примечание. Пружины впускных и выпускных клапанов одинаковы.
Примечание. На двигателе TU5JP4 допустима установка пружин разных цветов.
Направляющие втулки клапанов

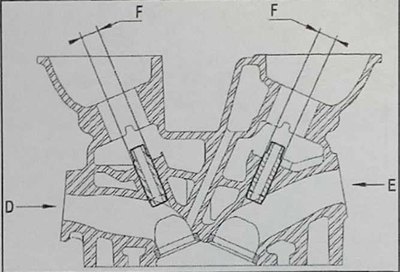

Обработка в головке блока цилиндров
- D: сторона выпускных клапанов.
- Е: сторона впускных клапанов.
- F: номинальный размер — 11 (+ 0,027; 0) мм.
Размещение
Номинальный размер G:
- сторона выпускных клапанов — 12,18 ± 0,9 мм
- сторона впускных клапанов — 13,53 ± 0,9 мм
Клапанные седла (сторона впускных клапанов)
 |
 |
 |
 |
Сторона выпускных клапанов
 |
 |
 |
 |
