Снятие
Внимание! Порядок работ указан для заслонки подачи свежего воздуха. Клапаны привода остальных заслонок снимаются и устанавливаются идентично.

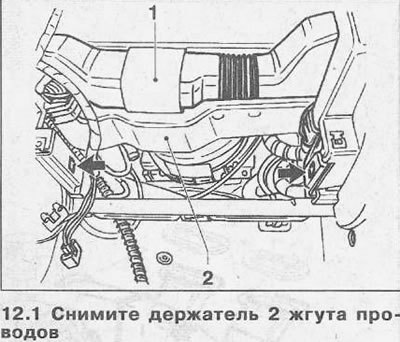

1. Снимите вещевой ящик и снимите держатель 2 жгута проводов (см. иллюстрацию).
2. Перережьте хомуты крепления жгута проводов, нанеся фломастером метки в местах крепления хомутов, чтобы впоследствии закрепить на этих местах новые хомуты.
3. Отсоедините и извлеките воздуховод 1 (см. иллюстрацию 12.1).

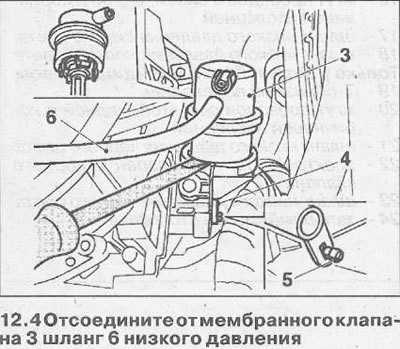

4. Отсоедините от мембранного клапана 3 шланг 6 низкого давления (см. иллюстрацию).
(Первоисточник расположен на портале www.autoinstruction.ru)
5. Подденьте мембранный клапан отверткой и высвободите из крепления. При этом высвободите из держателя 5 выступ 4 (см. иллюстрацию 12.4).
Установка мембранного клапана выполняется в последовательности, обратной снятию.
