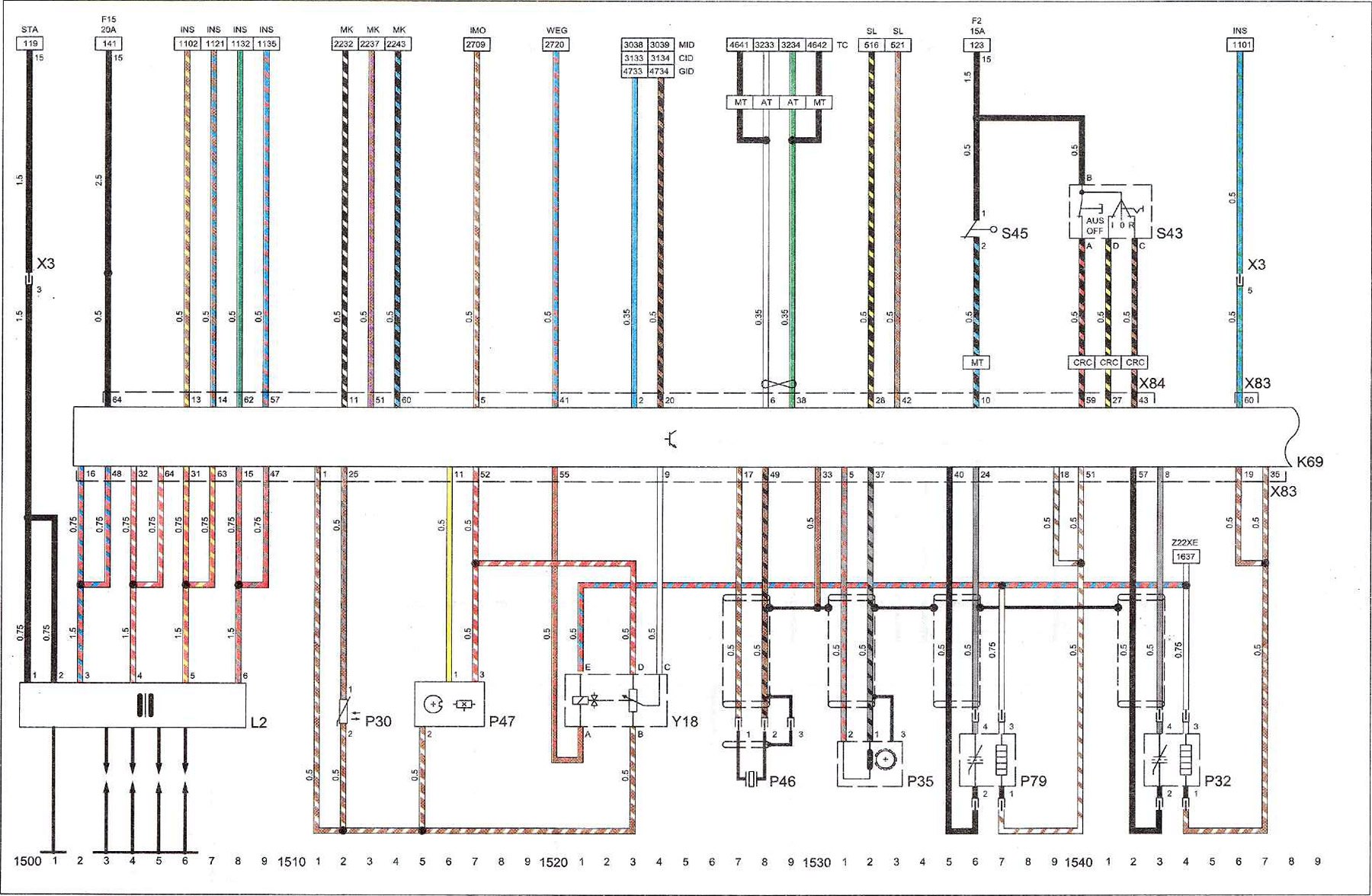

Схема 5. Автомобили с двигателем Z22XE (дополнение к схеме 4)
Ключ к схеме 5
| К69 | блок управления двигателем с системой впрыска топлива Simtec |
| L2 | катушка зажигания |
| Р32 | подогреваемый лямбда-зонд |
| Р35 | датчик положения коленчатого вала |
| Р46 | датчик 1 детонационного сгорания |
| Р47 | датчик положения распределительного вала |
| Р79 | лямбда-зонд, катализатор |
| S43 | выключатель круиз-контроля |
| S45 | датчик-выключатель педали сцепления, выключатель круиз-контроля |
| Y18 | клапан системы рециркуляции ОГ |
| Х3 | штекер жгута проводов двигателя на щитке приборов |
| Х83 | штекер жгута проводов двигателя и блока управления системой впрыска Simtec |
| Х84 | штекер жгута проводов блока управления системой впрыска Simtec на щитке приборов |
| 15 | клемма подачи напряжения зажигания |
| 15А | 15 Ампер |
| 20А | 20 Ампер |
| AT | автоматическая трансмиссия |
| CID | цветной информационный дисплей |
| CRC | круиз-контроль |
| F2 | предохранитель F2 |
| F15 | предохранитель F15 |
| INS | щиток приборов |
| MID | многофункциональный дисплей |
| MK | система охлаждения двигателя |
| MT | механическая трансмиссия |
| SL | стоп-сигналы |
| STA | стартер и зарядка аккумулятора |
| TC | система контроля сцепления колес с дорожным полотном |
| WEG | спидометр |
