Снятие
Предупреждение! Соблюдайте меры предосторожности, касающиеся подушек безопасности.
1. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора и выждите не менее одной минуты, чтобы конденсаторы в блоке подушек безопасности разрядились.
2. Снимите с рулевого колеса блок подушки безопасности.
3. Установите рулевое колесо в среднее положение и извлеките ключ из замка зажигания. Колеса в этом случае должны стоять в положении для движения по прямой.
Внимание! Рулевое колесо и замок зажигания должны быть заблокированы в течение всей процедуры снятия и установки.

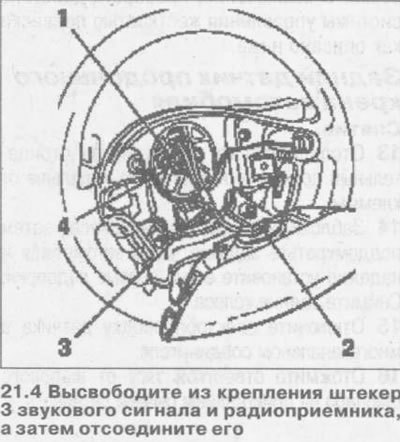

4. Высвободите из крепления штекер 3 звукового сигнала и радиоприемника, а затем отсоедините его (см. иллюстрацию).
5. Отогните предохранительную пластину 1 и отвинтите гайку 4 крепления рулевого колеса к валу (см. иллюстрацию 21.4).

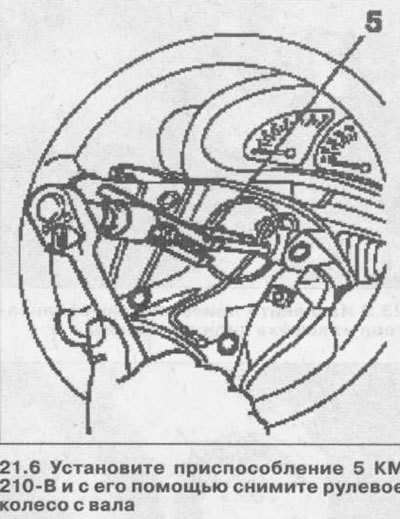

6. Установите приспособление 5 КМ 210-В и с его помощью снимите рулевое колесо с вала (см. иллюстрацию).
Материал опубликован ранее на Autoinstruction.ru
Внимание! Обозначьте положение рулевого колеса на валу перед его снятием.

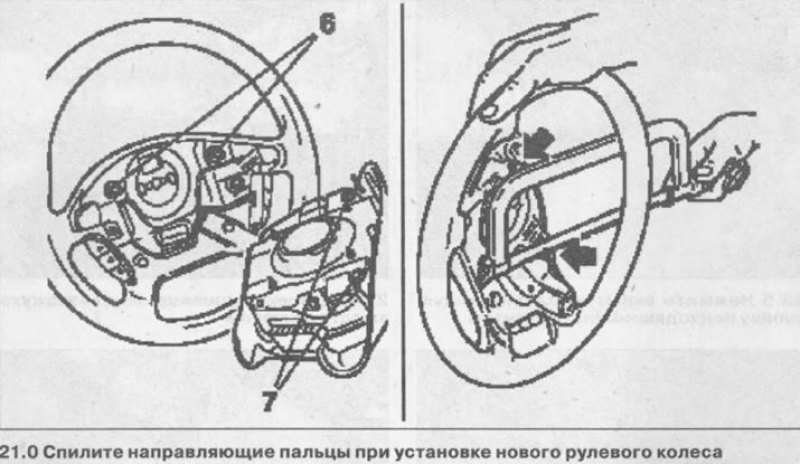

Внимание! Рулевое колесо устанавливается с направляющими пальцами 6 для блока подушки безопасности. При установке нового рулевого колеса с прежней подушкой безопасности направляющие пальцы следует спилить (см. иллюстрацию 21.0). Рекомендуется поручать эту работу мастерской.
Установка
7. Отцентрируйте блок контактной пружины, повернув захват вправо до появления ощутимого сопротивления, а затем вернув его на 2,5-2,3 оборота назад до совмещения опорных стрелок на корпусе блока.
8. Установите рулевое колесо на место, руководствуясь метками, деланными перед снятием колеса.
9. Закрепите рулевое колесо зайкой и предохранительной пластиной. Момент затяжки гайки крепления рулевого колеса составляет 20 Нм.
10. Подсоедините штекер звукового сигнала и радиоприемника и закрепите его в углублении.
11. Установите на место блок подушки безопасности на направляющие пальцы.
12. Подсоедините клемму провода «массы» (-) к отрицательному полюсу аккумулятора.
