Схемы электрических соединений моделей 1987-1988 гг. выпуска (Opel Omega A)

  • Главная
  • Опель
  • Омега
  • A (1986-1993)
  • Электрооборудование
  • Электрические схемы
  • Схемы электрических соединений моде…
0

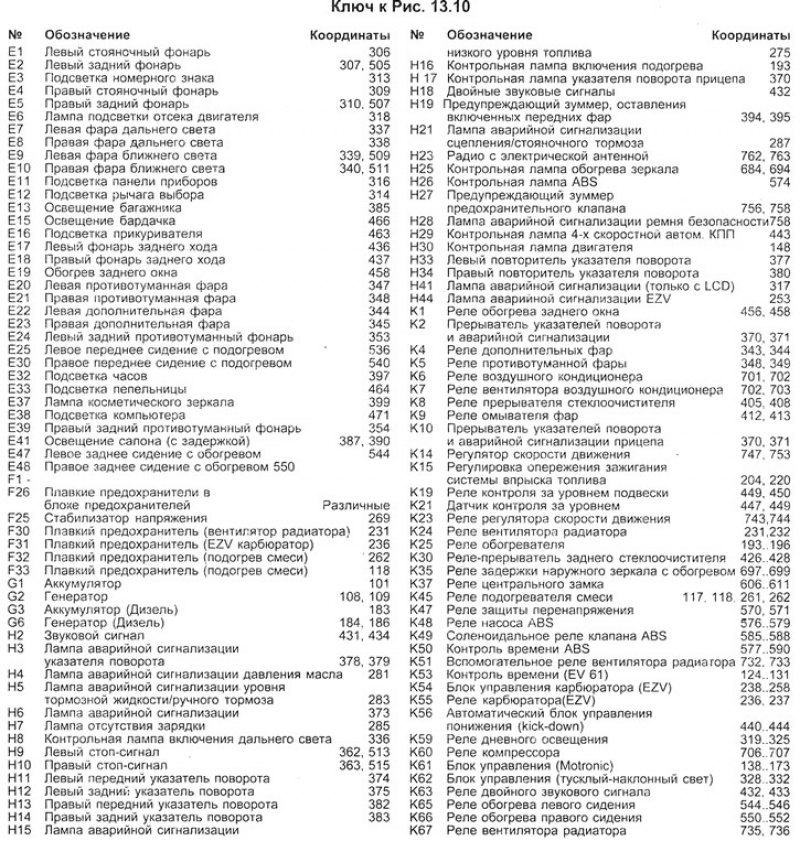

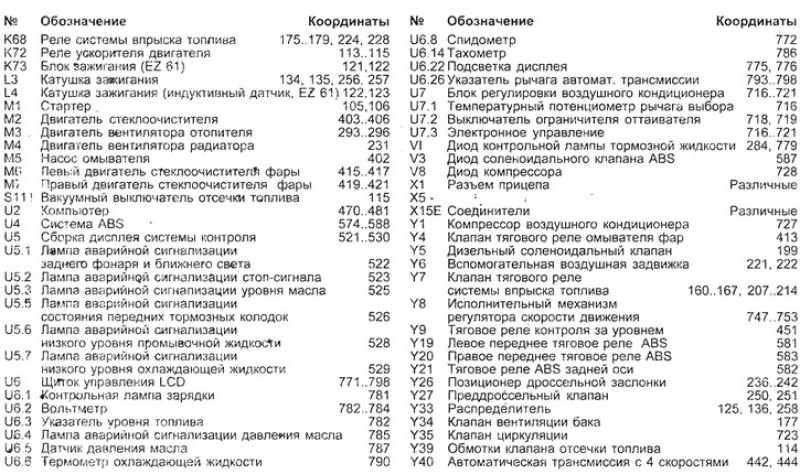

Рис. 13.10. Схемы электрических соединений моделей 1987-1988 гг. выпуска.

Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Источник расположен на веб-ресурсе autoinstruction.ru



Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Схемы электрических соединений моделей 1987-1988…
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Вячеслав Веретенников
◀ Предыдущая
Опель Омега А: Электрические схемы
Следующая ▶

Условные обозначения на электросхемах
Схемы электрических соединений — общее описание
Схемы электрических соединений моделей 1989-1990 гг. выпуска
Схемы электрических соединений моделей 1991-1992 гг. выпуска
Схемы электрических соединений моделей с 1993 г. выпуска
