Классификация и список схем, приведенных в данном разделе
| Раздел | Наименование раздела (схемы) | Листы схем |
| 10 | ЦЕПИ ПИТАНИЯ И ТОЧКИ СОЕДИНЕНИЯ С МАССОЙ | |
| 1010 | Цепи питания потребителей, реле и предохранители | 01-04 |
| 1020 | Точки соединения с массой автомобиля | 04 |
| 20 | НАРУЖНОЕ ОСВЕЩЕНИЕ | |
| 2010 | Габаритное освещение, подсветка номерного знака | 05 |
| 2011 | Ближний свет фар | 06 |
| 2012 | Дальний свет Фар | 07 |
| 2020 | Указатели поворота и аварийной остановки | 08 |
| 2021 | Стоп-сигналы | 09 |
| 2022 | Лампы заднего хода | 10 |
| 2030 | Передние противотуманные фонари | 11 |
| 2031 | Задний противотуманный фонарь | 12 |
| 25 | Внутренне освещение | |
| 2510 | Плафоны освещения салона | 13-18 |
| 2520 | Подсветка багажного отсека | 19 |
| 2530 | Подсветка комбинации приборов | 20 |
| 30 | ЭЛЕМЕНТЫ ЭЛЕКТРООБОГРЕВА | |
| З010 | Звуковой сигнал (клаксон) | 21 |
| 3020 | Стеклоочиститель и стеклоомыватель ветрового стекла | 22 |
| 3021 | Стеклоочиститель и стеклоомыватель стекла задней двери | 23 |
| 3030 | Обогрев стекла задней двери и зеркал заднего вида | 24 |
| 3032 | Наружные зеркала заднего вида с электрическими регулировками и подогревом | 25 |
| 3040 | Система центрального замка | 26-27 |
| 3050 | Электрические стеклоподъемники передних дверей | 28-29 |
| 3070 | Прикуриватель и дополнительная розетка | 29 |
| 3074 | Сигнализатор положения сидений (7-ми местный кузов) | 30 |
| 3075 | Подогреватель сидения водителя | 30 |
| 3080 | Регулятор угла наклона светового пучка фар | 31 |
| 3090 | Датчики парковки | 32 |
| 35 | АУДИОСИСТЕМА И МОБИЛЬНЫЙ ТЕЛЕФОН | |
| 3510 | Аудиосистема | 33-36 |
| 3580 | Радиоподготовка для установки мобильного телефона | 36 |
| 40 | ПРИБОРНАЯ ПАНЕЛЬ | |
| 4010 | Комбинация приборов | 37-41 |
| 4080 | Бортовой компьютер | 42 |
| 4090 | Навигатор | 43 |
| 50 | СИСТЕМА УПРАВЛЕНИЯ И КОНТРОЛЯ ДВИГАТЕЛЯ | |
| 5010 | Система пуска и зарядки | 44-46 |
| 5020" | Система охлаждения | 47 -49 |
| 5030 | Система электронного управления бензиновым двигателем | 50-51 |
| 5050 | Система электронного управления дизельным двигателем | 52-59 |
| 5070 | Система ограничения токсичности выхлопа | 60-151 |
| 60 | СИСТЕМА ОБОГРЕВА И ВЕНТИЛЯЦИИ. КОНДИЦИОНЕР | |
| 6010 | Отопитель | 62 |
| 6020 | Кондиционер | 63 |
| 6021 | Система управления компрессором кондиционера | 64-66 |
| 70 | СИСТЕМЫ АВТОМОБИЛЯ | |
| 7010 | Система иммобилайзера (CODE) | 67-69 |
| 7020 | Система ABS | 70 |
| 7030 | Подушки безопасности и преднатяжители ремней | 71-72 |
| 80 | СИСТЕМА ДИАГНОСТИКИ | |
| 8010 | Многофункциональный диагностический разъем | 73 |
Обозначение элементов, приведенных на схемах
А Системы пуска двигателя и зарядки АКБ
- А 10Генератор
- А 20 Стартер
- А 30 Катушка зажигания
- А 40 Свечи накаливания
В Блоки реле и предохранителей
- В 01 Блок в моторном отсеке
- В 02 Блок в салоне, под приборной панелью
- В 37 Предохранитель свечей накаливания (MAXI FUSE)
С Точки соединения с "массой"
- С 01 Минусовая клемма АКБ
- С 02 Соединение минусовой клеммы АКБ с двигателем
- С 03 Соединение минусовой клеммы АКБ с массой
- С10 Передняя левая точка
- С11 Передняя правая точка
- С12 Передняя точка блока A8S
- С15 Левая точка приборной панели
- C 30 Левая задняя точка
- С 39 Компрессор кондиционера
- С 40 Точка на двигателе
- С 50 Подушки безопасности
- С 60 Блок управления двигателем
- С 62 Блок управления газовым оборудованием
D Соединительные муфты жгутов или проводов
- D 04 Двигатель - передний жгут
- D 08 Передний жгут - кондиционер - отопитель
- D 20 Панель приборов задний жгут
- D 28 Жгуты двигателя - жгут вентиляторов радиатора
- D 29 Жгуты двигателя - жгуты системы управления двигателем
- D 30 Передний жгут - левая дверь
- D 31 Передний жгут - правая дверь
- D 42 Освещение салона
- D 75 Радиотелефон
- D 81 Инжекторы
- D85 Жгут задней двери
- D 97 Перемычка (короткозамкнутая пара)
- D 99 Радиотелефон
- D196 Левая сдвижная дверь
- D197 Правая сдвижная дверь
E Приборы и индикаторы
- E50 Комбинация приборов
- E81 Зуммер сигнализации неправильного положения сидений второго и третьего ряда (7-ми местный кузов)
F Наружное освещение
- F 11 Правая блок-фара
- F 15 Левая противотуманная фара
- F 16 Правая противотуманная фара
- F 20 Левый боковой повторитель указателя поворота
- F 21 Правый боковой повторитель указателя поворота
- F 30 Задний левый блок фонарей
- F 31 Задний правый блок фонарей
- F 40 Дополнительный (третий) стоп сигнал
- F 50 Левая лампа подсветки номерного знака
- F 51 Правая лампа подсветки номерного знака
G Внутренне освещение
- G10 Передний плафон освещения салона
- G 20 Задний правый (центральный) плафон освещения салона
- G 25 Задний левый плафон освещения салона
- G 40 Плафон подсветки багажного отсека
- G 45 Подсветка блока переключателей, управления кондиционером или отопителем
Н Органы управления электрооборудованием
- Н 01 Контактная группа замка зажигания
- Н 05 Переключатель замка зажигания
- Н 30 Блок переключателей регулировок положения наружных зеркал заднего, вида
- Н 44 Переключатель стеклоподъемников на двери водителя
- Н 50 Переключатель стеклоподъёмников на двери пассажира
- Н 75 Выключатель подушки безопасности пассажира
- Н 81 Переключатель режимов вентилятора кондиционера
- Н 90 Блок переключателей на центральной панели
I Концевые выключатели
- I 111 Задней правой двери
- I 116 Передней левой двери
- I 117 Передней правой двери
- I 120 Включения задней передачи (свет заднего хода)
- I 121 Задней левой двери
- I 130 Стоп-сигнала
- I 31 Педали сцепления
- I 40 Рычага стояночного тормоза
- I 46 Ремня безопасности водителя
- I 50 Инерционный выключатель в системе подачи топлива
- I 65 Выключатель обогревателя сидения водителя
- I 41 Сигнализатор неправильного положения сидения второго ряда (7-ми местный кузов)
- I 142 Сигнализатор неправильного положения сидения третьего ряда (7-ми местный кузов)
J Специальные выключатели
- J 39 Дистанционный выключатель вентилятора охлаждения радиатора
- J 141 Дистанционный выключатель зуммера предупреждения о непристе гну том ремне безопасности
К Датчики и сигнализаторы
- К 10 Четырехуровневый датчик-переключатель давления.
- К 15 Лямбда-датчик, в предкатализаторе
- K 17 Лямбда-датчик в катализаторе
- К 25 Датчик-переключатель уровня тормозной жидкости
- К 30 Датчик-переключатель недостаточного давления масла в двигателе
- К 31 Датчик наличия воды в топливном фильтре дизельного двигателя
- К 36 Датчик-сигнализатор температуры ОЖ
- К 40 Лямбда-датчик
- К41 Измеритель массового расхода воздука
- К 44. Датчик давления температуры наддуваемого воздуха
- К 46 Датчик частоты вращения коленчатого вала
- К 47 Датчик синхронизации (система впрыска дизельйрготоплива)
- К 48 Датчик абсолютного давления
- К 50 Датчик детонации №1
- К 55 Потенциометр педали ахселлератора
- К 66 Датчик боковой подушки безопасности водителя
- К 67 Датчик боковой подушки безопасности пассажира
- К 70 Датчик скорости вращения переднегсклевого колеса (A0S)
- К 71 Датчик скорости вращения переднего правого колеса (АВ8)
- К 75 Датчик скорости вращения заднего левого колеса (АВЭ)
- К 76 Датчик скорости вращения заднего правого колеса (ABS)
- К 82 Датчик турбонагнетателя (блок управления ТНВД)
- К 83 Датчик давления топлива (блок управления ТНВД)
- К 84 Датчик спидометра
- К 97 Блок датчиков ларковки
- К 98 Электромагнитный клапан управления регулятором фаз ГРМ
- К 100 Датчик температуры входящего воздуха;и нагревательный элемент (в измерителе расхода входящего воздуха)
- К 101 Датчик температуры топлива м наличия воды в топливном фильтре
- K 175Датчик.передней прдушкщбезопасности водителя
- К 187 Датчик перепада давлениям сажевом фипьтре
- К 189 Верхний датчик температуры сажевого фильтра (DPF)
- К 190 Нижний датчик температуры сажевого фильтра (DPF)
L Электромагниты и электромагнитные клапаны
- L 10 Электромагнитный клапа.н рециркуляции паров топлива (бензин)
- L 20 Электромагнит включения’ компрессора кондиционера
- L 30 Электромагнитный, клапан рециркуляции ОГ
- L 36 Электромагнитныйкпапан управлениявакуумным приводом турбонагнетателя с изменяемой геометрией
- L 137 Электромагнитныйкпапан управления ваккумным приводрм турбонагнетателя с перепускной заслонкой
- L 62 Электромагнитный клапан дроссельной-заслонки
М Электронные блоки
- М 01 Бортовой компьютер
- М10 Блок управления двигателем
- М15 Блок управления свечами накаливания
- М19 Блок управления подачей газа - метана (двигатель „Bipower")
- М 48 Блок управления ремней безопасности
- М 50 Блок управления системы ABS
- М60 Блок управления подушек безопасности.
- М84 Блок управления датчиков парковки
N Электродвигатели и приводы
- N11 Электродвигатель вентилятора
- N1 системы охлаждения
- N12 Электродвигатель вентилятора
- N2 системы охлаждения
- N 5 Электродвигатель стеклоочистителя ветрового стекла
- N16 Электродаигательстеклоочистителя.заднего стекла
- N22 Электродвигатель насоса омыва телфветрового заднего стекла (электродвигатель топливного насоса)(топливрзаббрник в баке)
- N50 Электродвигатель привода замка левой передней двери
- N51 Электродвигатель.привода замка правой передней двери
- N52 Электродвигатель привода замка задней двери
- N57 Электродвигатель привода замка двери багажного отсека
- N60 Электродвигатель стеклоподъёмника левой двери
- N61 Электродвигатель стеклоподъемника правой двери
- N70 Инжектор
- М75 Встроенный приводороссельной заслонки
- М7?-Регулятор давления топлива в ТНВД (дизельный двигатель)
- N85 Электродвигатель вентилятора отопителя салона
- N86 Электронный термостат
- N 87 Регулятор давления топлива в ТКВД (дизельный двигатель)
- N166 Электродвигатель привода замка левой сдвижной двери
- N167 Электродвигатель привода замка правой сдвижной двери
О Резисторьги реостаты
- 010 Подстроечный резистор вентилятора-системы охлаждения
- 030 Подстроечный резистор вентилятора салона
- О40 Подогреватель левого сиденья
P Дополнительные потребители
- Р5 Звуковой сигнал (клаксон)
- Р20 Радио
- Р25 Антенный усилитель
- РЗО Задний левый Динамик на полке багажника
- Р31 Задний правый динамик На попке багажника
- R35 Динамике левой передней двери
- Р36 Динамик в правой передней двери
- Р37 Левый передний динамик в приборной панели
- Р38 Правый передний динамик в приборной панели
- Р44 Динамик датчиков парковки
- Р50 Прикуриватель/розетка
- Р51 Дополнительная розетка на приборной панели
- Р6З Нагревательный элемент стекла правой задней двери
- Р54 Нагревательный элёменгстекла левой задней двери
- Р60 Левое зеркало заднего вида
- Р61 Левое зеркало заднего вида
- Р91 Катушка индукционной связи системы FiabCODE
- Р92 Сабвуфер аудиосистемы
- Р93 Антенна системы сигнализации и центрального замка
Q Устройства системы безопасности
- Q9 Подушка безопасности водителя
- Q11. Подушка безопасности переднего пассажира
- Q.20Преднатяжительремнябезопасности водитёля
- Q 21 Преднатяжйтель ремня безопасности переднего пассажира
- Q30 Боковая лод/шка безопасности водителя;
- Q31 Боковая подушка безопасности переднего пассажира
Условные обозначения на схемах

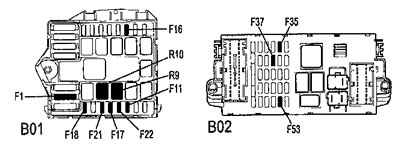

Схема размещения реле (R) и предохранителей (F) в соответствующем блоке реле и предохранителей (В01-блок в моторном отсеке, В02-блок в салоне, под приборной панелью) с выделением элементов, приведенных в данной схеме электрических соединений
