Наружное освещение. Ближний свет фар [
Fiat Doblo 1
]
Главная
Фиат
Добло
2005-2010, дизель
Электрооборудование
Электрические схемы
0

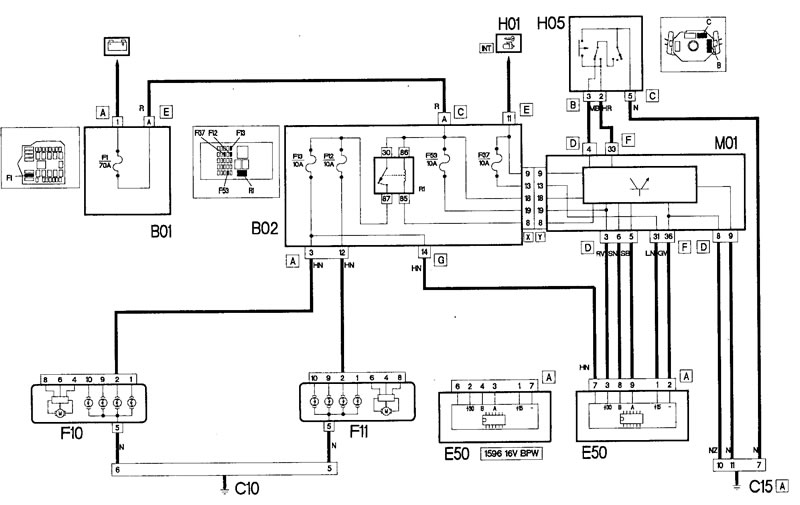

Наружное освещение. Ближний свет фар

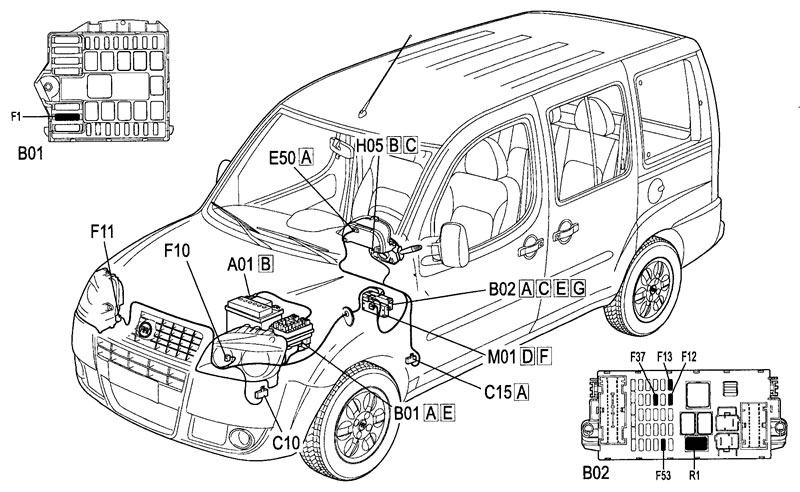

Расположение элементов приведенной схемы на автомобиля
