2. Осушите систему охлаждения (Раздел 2).

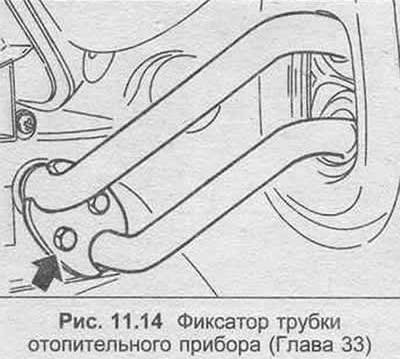

3. Отвинтите болт с фиксатора трубки отопителя и отсоедините трубки отопительного прибора. Будьте готовы к некоторому протеканию хладагента.

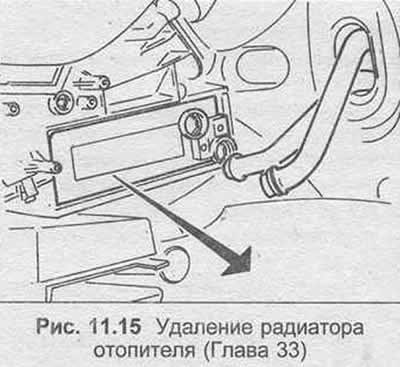

4. Удалите крепежные винты и снимите радиатор с отопителя.
5. Сборка производится в обратной последовательности, но установите новое кольцевое уплотнение на две трубки. Дополните систему охлаждающей жидкостью. как описано в Разделе 2.
(Источник статьи размещён на портале: AutoInstruction.ru)
Рис. 11.16 Детали отопительного прибора: 1. Двигатель вентилятора в сборе; 2. Приборная панель; 3. Выключатель вентилятора; 4. Отопительный прибор; 5. Радиатор; 6. Воздуховод (левый); 7. Воздуховод (правый); 8. Воздуховод (центр); 9. Воздуховод (лобовое стекло); 10. Воздуховод (лобовое стекло); 11. Воздуховоды обдува центра салона; 12. Воздуховод обогревателя боковых стекол; 13. Кожух вентилятора
