Двигатель должен быть прогрет до нормальной рабочей температуры, а аккумуляторная батарея полностью заряжена.
1. Начните с прочистки свечных ниш (продуйте их сжатым воздухом, в качестве источника которого в данном случае отлично подойдет обыкновенный велосипедный насос). Основной задачей является предотвращение попадания мусора в цилиндры в ходе выполнения измерений.

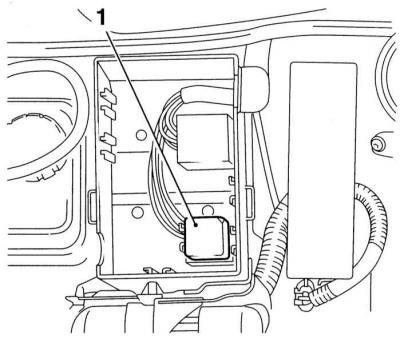

2. Сбросьте давление в системе питания (см. Главу Системы питания и выпуска). Обесточьте систему питания путем извлечения из установленного в двигательном отсеке монтажного блока реле топливного насоса .

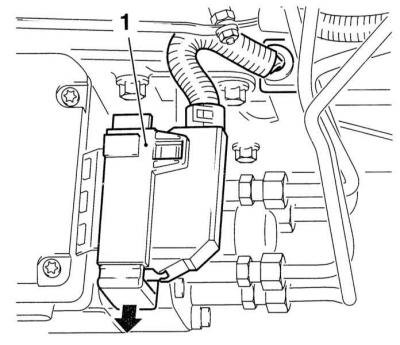

На дизельных двигателях отпустите защелку и отключите электропроводку от блока управления ТНВД, что позволит избежать разбрызгивания топлива и устранить риск самопроизвольного запуска двигателя.
3. Выверните из двигателя все свечи зажигания/ накаливания (см. Главу Текущее обслуживание). Зафиксируйте дроссельную заслонку в полностью открытом положении.
4. На моделях, оборудованных распределителем зажигания, отсоедините от крышки последнего центральный (катушечный провод) и заземлите его на блок двигателя. На моделях без распределителя отсоедините электропроводку от каждой из катушек зажигания.
5. Установите компрессометр в свечное отверстие первого цилиндра, — предпочтительно использовать для подключения компрессометра насадку резьбового, а не прижимного типа. Не забудьте во время проверки открыть до упора дроссельную заслонку.

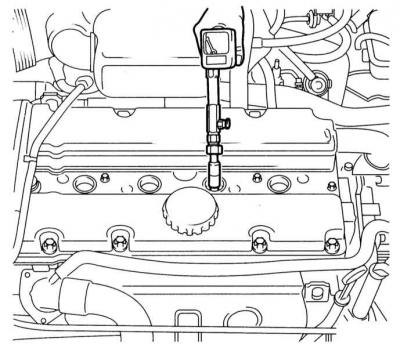

A — Проверка компрессионного давления в третьем цилиндре бензинового двигателя

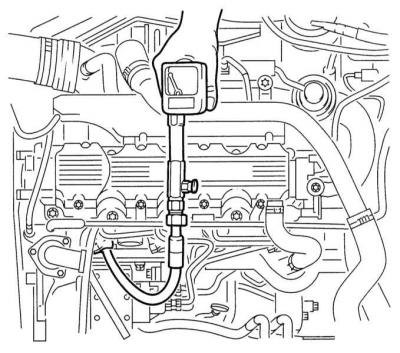

B — Проверка компрессионного давления в первом цилиндре дизельного двигателя
A.
B.
В дизельных двигателях степень сжатия гораздо выше, чем в бензиновых, поэтому для проверки компрессионного давления потребуется специальный компрессометр с диапазоном измерения не менее 40 бар. Компрессометр своей переходной насадкой вворачивается в отверстие свечи накаливания, либо устанавливается вместо форсунки впрыска топлива. Ввиду особенностей конструкции форсунок, используемых в рассматриваемых в настоящем Руководстве дизельных двигателях, компрессометр следует вворачивать в свечные отверстия.
6. Проверните двигатель как минимум на семь тактов и считайте показание измерителя. На исправном двигателе давление должно нарастать достаточно быстро. Низкое давление на первом такте, сопровождающееся постепенным его повышением на последующих, говорит об износе поршневых колец. Если при дальнейшем проворачивании вала давление не поднимается, это можно расценивать как свидетельство утечек клапанов или нарушения герметичности прокладки головки цилиндров (не исключена также вероятность наличия трещин в головке). Скопление отложений на рабочих фасках тарелок клапанов также может привести к снижению компрессионного давления. Запишите максимальное показание компрессометра.
7. Повторите процедуру для оставшихся цилиндров двигателя. Сравните результаты с нормативными требованиями (см. Спецификации).
8. При чрезмерно низких результатах измерения залейте в каждый из цилиндров через свечное отверстие немного двигательного масла (две-три чайных ложки) и повторите проверку.
Если добавление масла приводит к повышению давления, это говорит об износе поршневых колец. Если компрессия не увеличивается, причиной ее снижения являются утечки клапанов или нарушение герметичности прокладки головки. Утечки клапанов могут быть связаны с прогоранием их седел, либо деформацией/ прогоранием или механическими повреждениями рабочих фасок.
Если давление сжатия одинаково занижено в двух соседних цилиндрах, то с высокой степенью вероятности можно говорить о нарушении целостности прокладки головки в пределах ее перемычки между данными цилиндрами. Присутствие охлаждающей жидкости в двигательном масле подтвердит данное предположение.
Если давление в одном из цилиндров примерно на 20% ниже, чем в прочих и это сопровождается нарушением стабильности оборотов холостого хода, следует оценить степень износа кулачков привода соответствующих клапанов на распределительном вале.
Необычное завышение компрессионного давления обычно является следствием чрезмерного нагарообразования в камерах сгорания. В этом случае головка цилиндров должна быть снята с целью проведения декарбонизации.
При чрезмерно низких результатах измерений, а также в случае нарушения равномерности распределения давления между цилиндрами полезно будет провести тестирование двигателя на утечки в условиях мастерской автосервиса. Такая проверка позволит точно определить источник утечки и оценить степень ее серьезности.
Проверка блока на утечки
В ходе данной проверки определяются скорость выхода из цилиндров закачанного в них сжатого воздуха и непосредственно места утечек. Данная проверка является альтернативой проверке компрессии. Более того, с многих точек зрения, она гораздо эффективнее, поскольку визуально выявить источник утечки проще, чем осмыслять результаты измерения компрессии.
Оборудование, необходимое для проверки на утечки, не относится к числу общедоступного, поэтому выполнение данной проверки придется доверить специалистам сервисного центра.
