Подушка сиденья

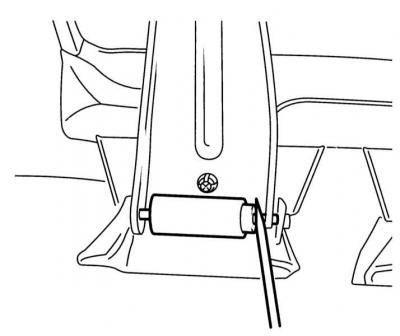

1. Если сиденье раздельное, отожмите подпружиненные кнопки в его передней части и освободите сиденье от поворотных кронштейнов.

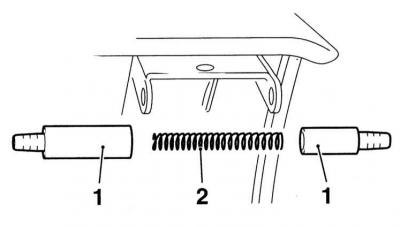

2. Извлеките кнопки (1) и пружины (2).
3. Поднимите подушку сиденья с пола и уберите ее из салона.
4. Если сиденья нераздельные, сначала поднимите заднюю часть сиденья, затем отцепите передние петли от крюков, надавив сиденье вниз над крюками. Снимите подушку с пола и выньте ее из салона.

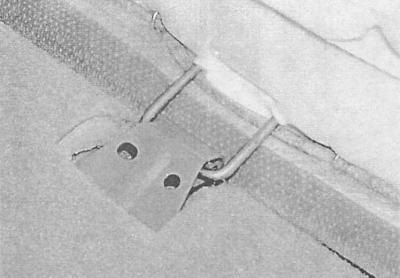

- A — Нераздельная подушка заднего сиденья крепится металлическими петлями

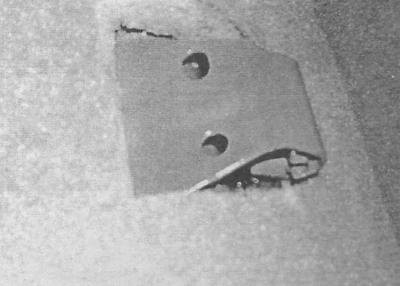

- B — Анкерный крюк, за который цепляется петля крепления нераздельной подушки
A.
B.
5. Установка производится в обратном порядке, - проследите, чтобы фиксаторы ремней прошли верху сиденья.
Спинка сиденья (модели Astra)
Снятие
1. Снимите подушку сиденья (см. выше).

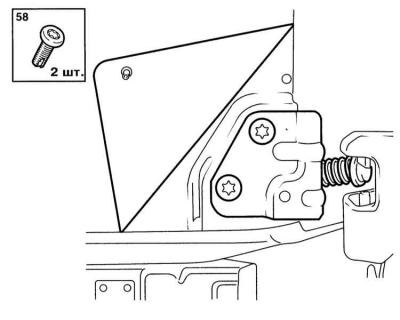

2. Отклоните спинку вперед, выньте пластиковые заглушки и отогните фетровые клапаны с углов спинки.
3. Ключом TORX выверните болты крепления спинки к петлям и высвободите петли из кузовных пазов. При необходимости, сожмите пружины отверткой.

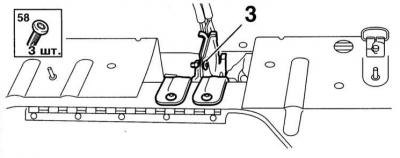

4. Выверните болты крепления центральных петель, включая скрепляющий петли болт.
5. Поднимите переднюю часть спинки и выверните болты крепления переднего кронштейна петли и анкерных узлов ремней безопасности.
6. Поднимите спинку и извлеките ее из автомобиля.

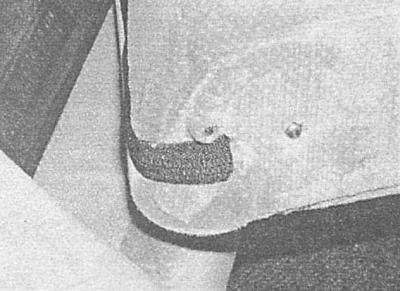

7. Для снятия подлокотника аккуратно отделите каждую его сторону от корпуса.
Установка
1. Устанавливая спинку, разумнее прежде собрать раздельные секции и наружные кронштейны петель вне автомобиля. Сначала установите кронштейны на наружные нижние углы спинок и затяните болты.
2. Соберите спинки вместе, вверните болты и надежно их затяните.
3. Вдвоем с помощником занесите сиденье в салон автомобиля, уложив наружные штыри петель над пазами в панели пола, надавите на края спинок так, чтобы подпружиненные защелки вошли в пазы.
4. Вверните болты крепления центрального кронштейна и анкеров ремней безопасности и надежно их затяните.
(Оригинал можно просмотреть на сайте autoinstruction.ru)
5. Закрепите войлочные накладки пластиковыми заглушками.
6. Установите подушку сиденья (см. выше).
Спинка сиденья (модели Zafira)
Снятие заднего сиденья на моделях Zafira
1, 2 - Рукоятки регулировки сиденья; 3 - Накладка; 4 - Центральная направляющая
1. Снимите покрытие пола в багажном отделении.
2. Выверните крепежные винты и снимите с пола анкерный кронштейн ремня безопасности.
3. Выверните винты от кронштейна центральной петли.
4. Отцепите заднюю защелку (4) (см. иллюстрацию Снятие заднего сиденья на моделях Zafira), снимите спинку и извлеките ее из салона.
5. Установка производится в обратном порядке.
