Вам потребуются: торцовая головка «на 15», накидной ключ «на 11», ключи «на 13», «на 18», ключ для гаек колес, пассатижи с тонкими губками, емкость для слива тормозной жидкости.
Для снятия деталей суппорта по отдельности выполните следующее.
1. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемого суппорта, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу в механической коробке передач или переведите рычаг селектора автоматической коробки передач в положение «Р» (парковка). С помощью домкрата приподнимите заднюю часть автомобиля, установите на надежные опоры, снимите колесо.

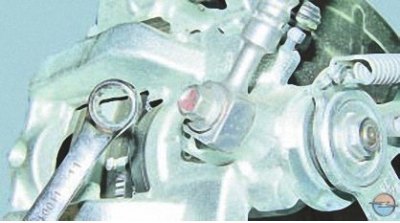

2. Выверните болт-штуцер крепления наконечника тормозного шланга к суппорту…

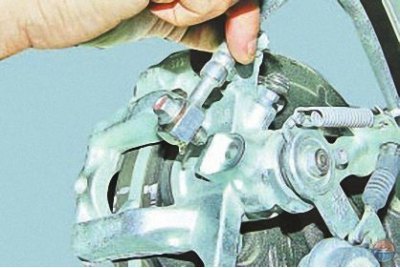

3. …и отсоедините шланг от суппорта.
Заглушите отверстия наконечника шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

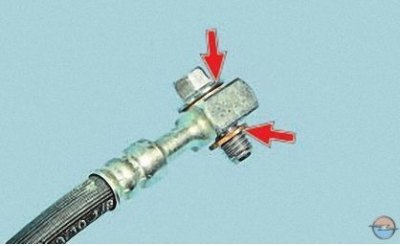

Наконечник шланга с двух сторон уплотнен медными шайбами. При каждой разборке соединения заменяйте шайбы новыми.

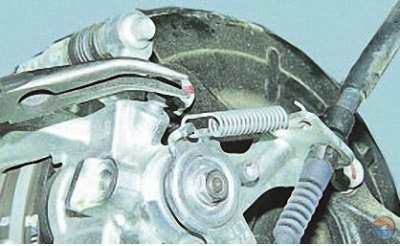

4. Отсоедините оттяжную пружину от рычага привода стояночного тормоза…

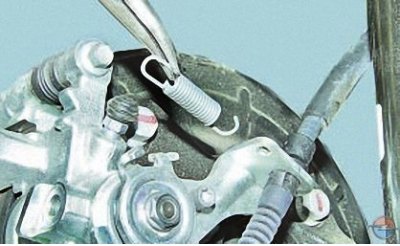

5. …и от кронштейна, затем снимите пружину.

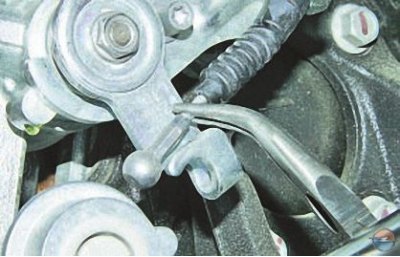

6. Отсоедините наконечник заднего троса привода стояночного тормоза от рычага механизма привода, выведя наконечник из прорези рычага.

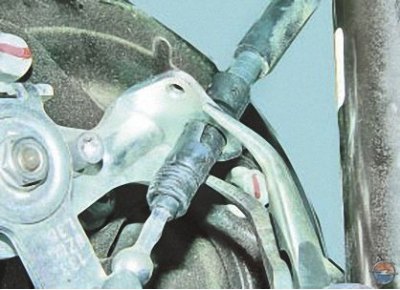

7. Сожмите пассатижами два фиксатора упора оболочки троса привода стояночного тормоза…
(Информация доступна на портале: «AutoInstruction»)

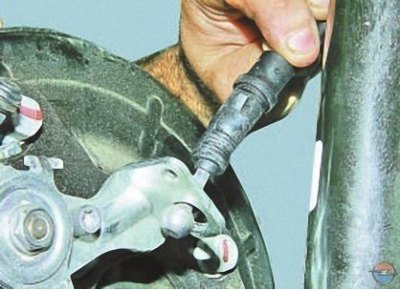

8. …и извлеките трос из отверстия кронштейна механизма привода стояночного тормоза.

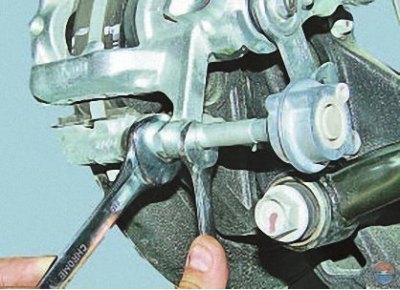

9. Ослабьте затяжку стойки крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…

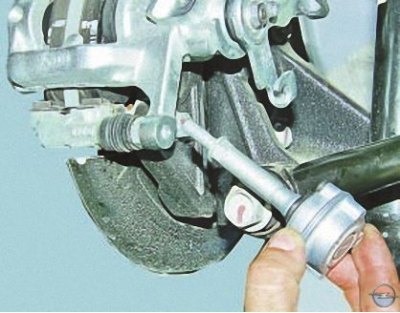

10. …и выверните стойку.

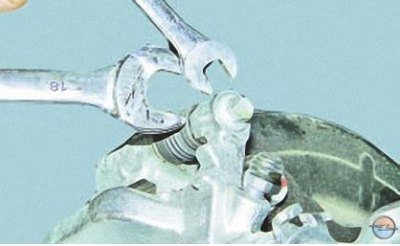

11. Ослабьте затяжку болта крепления верхнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…

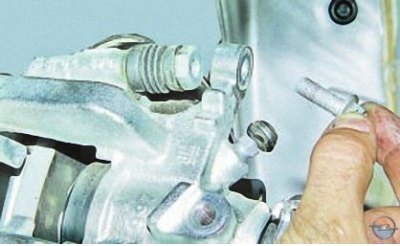

12. …выверните болт и снимите суппорт.

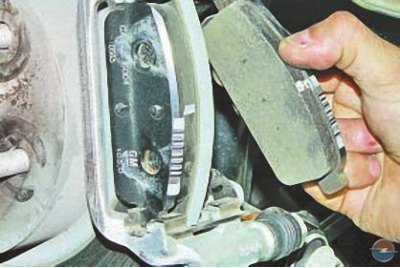

13. Снимите внутреннюю…

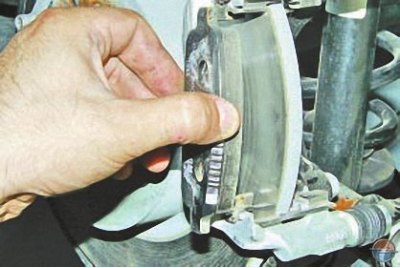

14. …и наружную тормозные колодки.

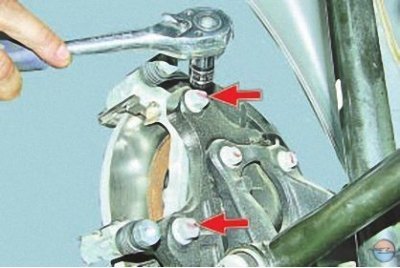

15. Ослабьте затяжку двух болтов нижнего и верхнего креплений направляющей колодок к поворотному кулаку…

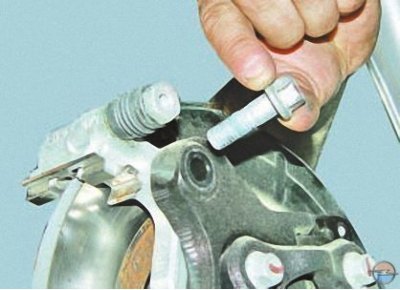

16. …выверните болты…

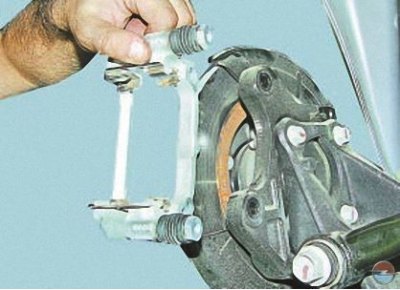

17. …и снимите направляющую с поворотного кулака.
18. Суппорт второго колеса снимают аналогично.
19. Установите детали суппорта в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу болтов анаэробный фиксатор резьбы.
20. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. Прокачка гидропривода тормозной системы).
21. Отрегулируйте привод стояночного тормоза (см. Регулировка привода стояночного тормоза).
