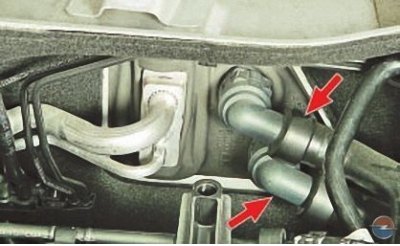

Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке. Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

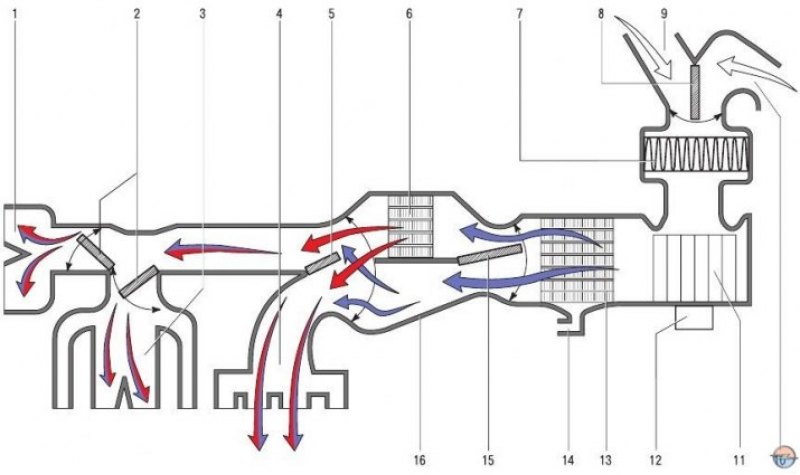

Рис. 1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции: 1 – дефлекторы обдува ветрового стекла; 2 – заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 – дефлекторы панели приборов; 4 – воздуховоды обогрева зоны ног водителя и пассажиров; 5 – заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 – радиатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник в салоне автомобиля; 11 – крыльчатка вентилятора; 12 – электродвигатель вентилятора; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка регулятора температуры; 16 – корпус блока системы отопления и кондиционирования
Основные узлы отопителя (рис. 1):
- теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
- вентилятор (воздухонагнетатель) 11. Электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;
- заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;
- заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
