1. Снимите обивку задней двери (см. Снятие и установка обивки задней двери).

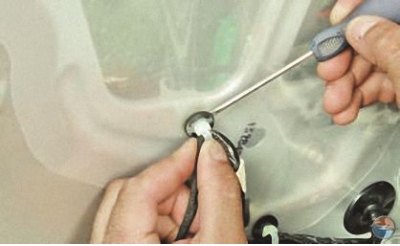

2. Подденьте отверткой держатель жгута проводов…

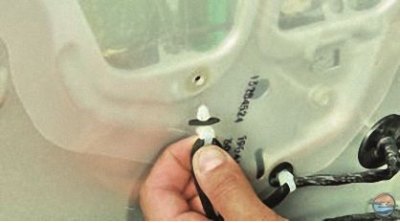

3. …и извлеките держатель из отверстия во внутренней панели двери.

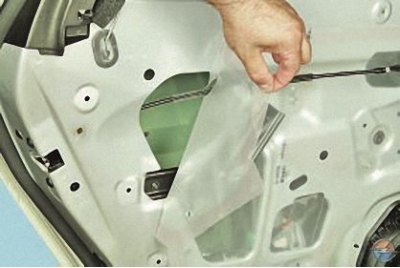

4. Отклейте влагозащитную пленку от внутренней панели двери.

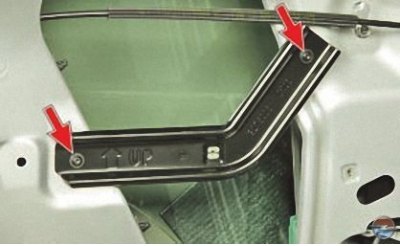

5. Выверните два винта крепления поддерживающего кронштейна обивки двери…

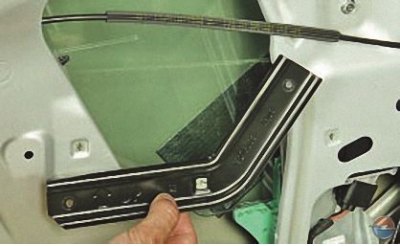

6. …и снимите кронштейн.
7. Подсоедините к колодке жгута проводов управления электростеклоподъемником двери выключатель управления стеклоподъемником (см. Снятие и установка обивки задней двери).

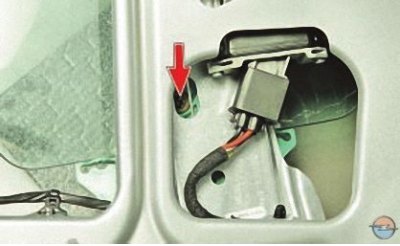

8. Установите стекло передней двери в положение, когда фиксатор крепления стекла к ползуну расположится напротив технологического окна в панели двери.

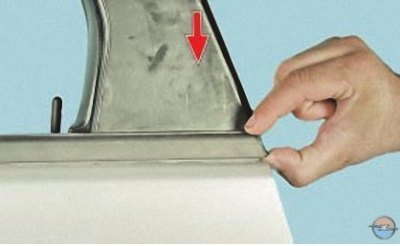

9. Подденьте край наружной подоконной накладки…

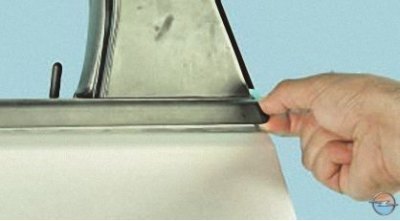

10. …приподнимите ее, преодолевая упругое сопротивление держателей, сдвиньте немного назад…

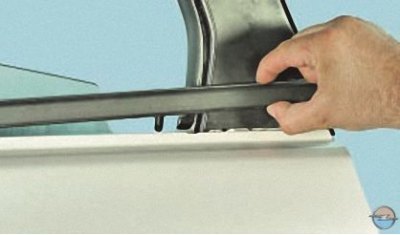

11. …и снимите накладку.

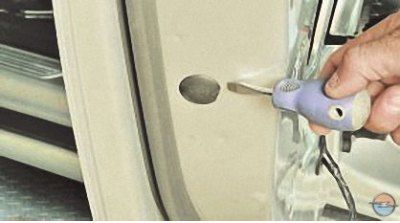

12. Подденьте отверткой край заглушки технологического отверстия в заднем торце двери…

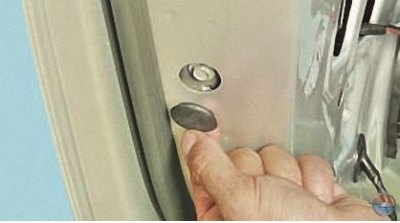

13. …и извлеките заглушку из отверстия. Под заглушкой расположен болт нижнего крепления задней направляющей стекла...

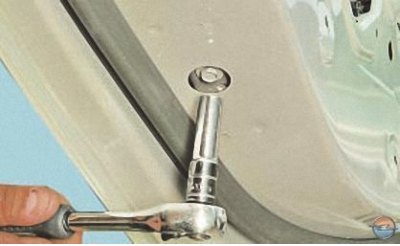

14. …который необходимо вывернуть, чтобы обеспечить свободу перемещения направляющей при снятии стекла.

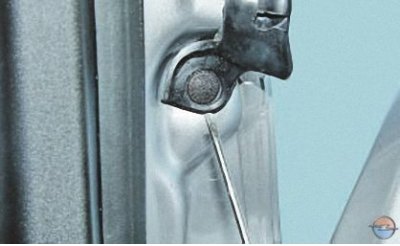

15. В передней части двери, с ее внутренней стороны, подденьте отверткой пистон переднего крепления уплотнителя…

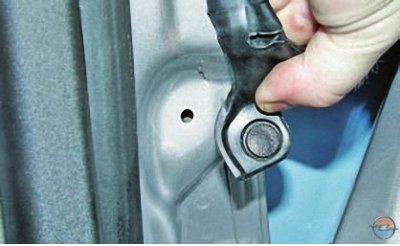

16. …извлеките пистон…

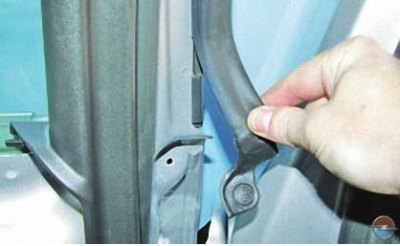

17. …и снимите уплотнитель с передней кромки рамки двери.

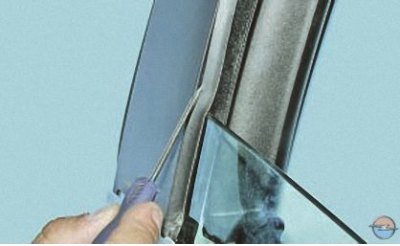

18. Снаружи двери, в ее передней части, подденьте отверткой край желобка стекла…

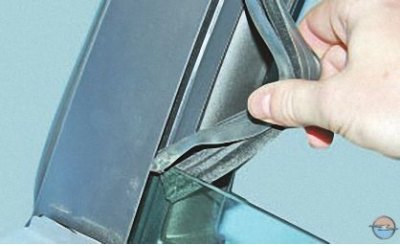

19. …и извлеките желобок из паза направляющей.

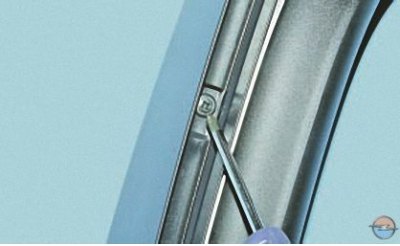

20. Выверните три винта крепления передней направляющей.
Передняя направляющая стекла одновременно выполняет функцию декоративной накладки двери.

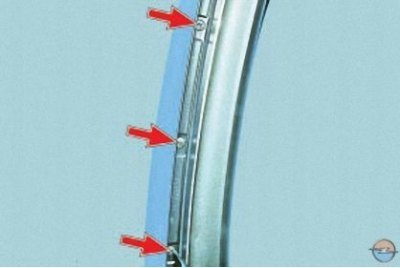

Так расположены винты крепления передней направляющей стекла.

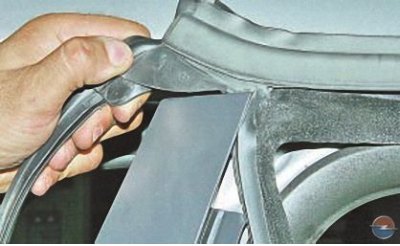

21. Снимите уплотнитель двери с ее верхнего переднего угла…

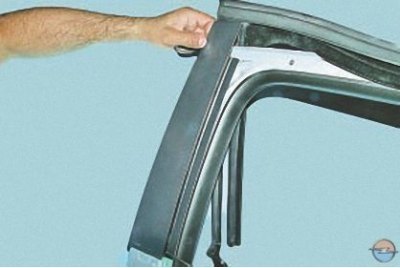

22. …сдвиньте направляющую вверх…

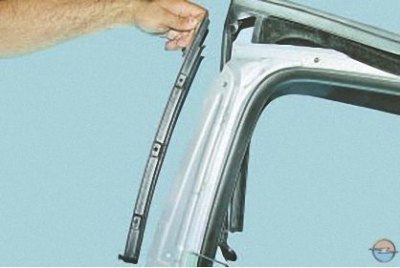

23. …и снимите ее.

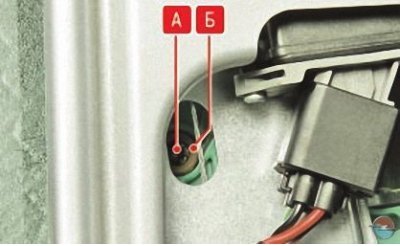

24. Разожмите отверткой два усика части А фиксатора крепления стекла к ползуну и, придерживая стекло (лучше, если это будет делать помощник), извлеките ее из отверстия в части Б. Затем извлеките часть Б фиксатора из отверстий стекла и ползуна…

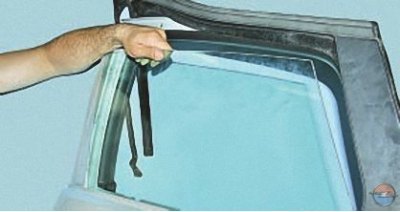

25. …поднимите стекло вверх…

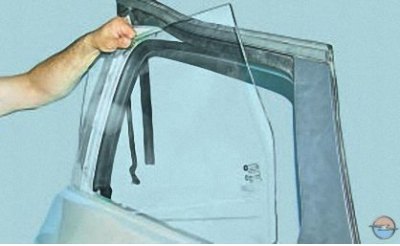

26. …и, повернув его в проеме, как показано на фото, снимите.

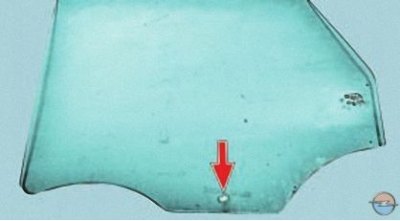

Так расположено отверстие в стекле для его крепления к ползуну.

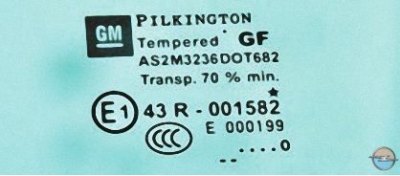

На стекло нанесена его маркировка. При замене приобретайте стекло с указанной маркировкой.
27. Установите стекло задней двери и все снятые детали в порядке, обратном снятию.
