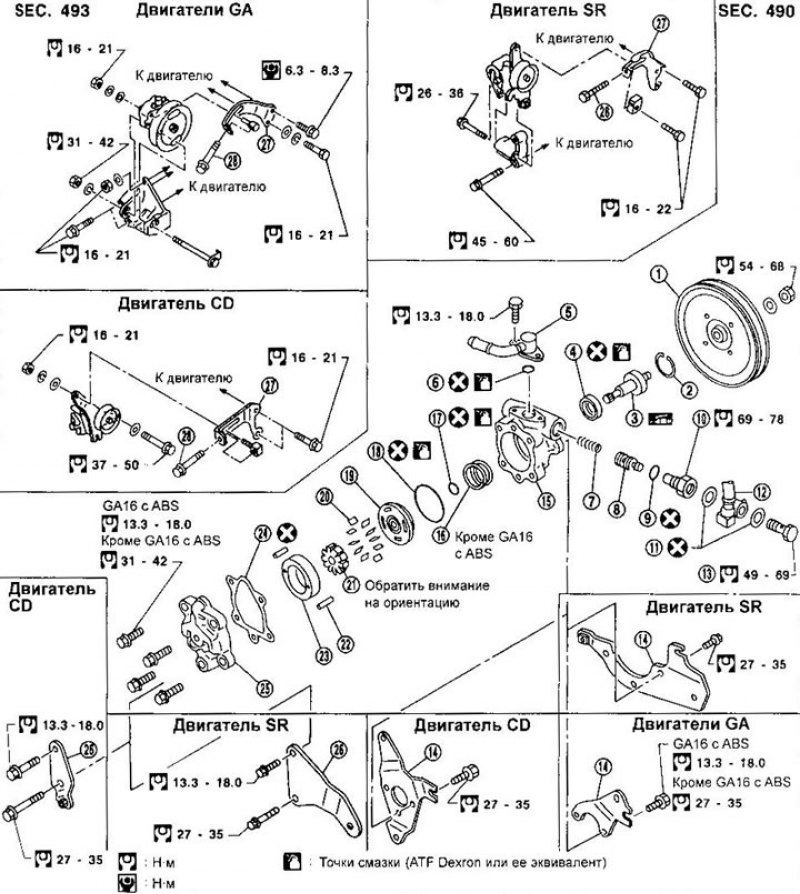

1. Приводной шкив; 2. Стопорное кольцо; 3. Приводной вал; 4. Сальник; 5. Всасывающий патрубок; 6. Уплотнительное кольцо; 7. Пружина; 8. Расходный клапан; 9. Уплотнительное кольцо; 10. Соединитель; 11. Медная шайба; 12. Шланг; 13. Полый болт; 14. Крепежный кронштейн; 15. Корпус насоса; 16. Пружина; 17, 18. Уплотнительное кольцо; 19. Передняя стенка; 20. Пластина; 21. Ротор; 22. Штифт; 23. Статорное кольцо; 24. Прокладка; 25. Крышка насоса; 26. Крепежный кронштейн; 27. Регулировочный кронштейн; 28. Регулировочный болт
