1. Крышка отверстия в щитке передка; 2. Нижний шарнир рулевого вала; 3. Рулевой механизм; 4. Скоба крепления рулевого механизма; 5. Опора рулевого механизма; 6. Шплинт

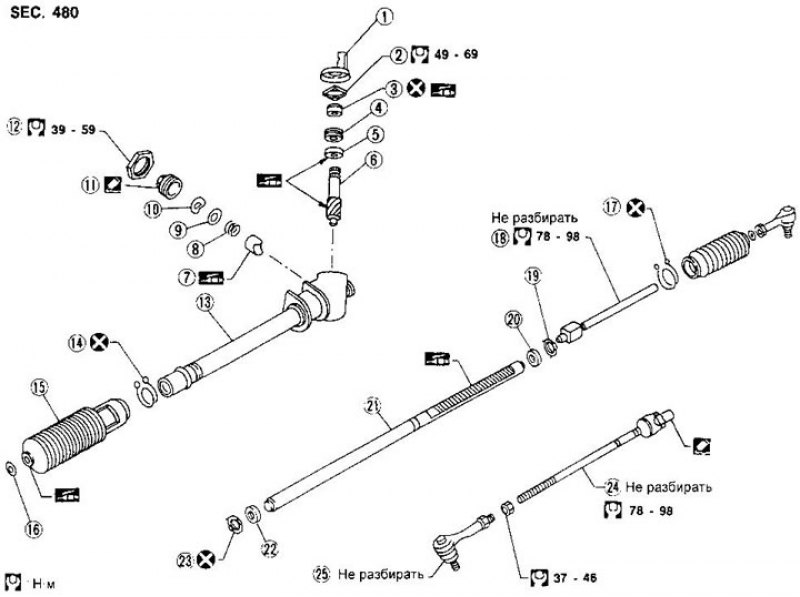

Детали рулевого механизма без усилителя
1. Направляющая; 2. Стопорная гайка задней крышки; 3. Пыльник; 4. Задняя крышка; 5. Подшипник приводной шестерни; 6. Приводная шестерня; 7. Упор рейки; 8. Пружина упора; 9. Упорная шайба; 10. Стопорная шайба; 11. Регулировочный винт; 12. Контргайка; 13. Картер рулевого механизма; 14, 16, 17. Хомут защитного чехла; 15. Защитный чехол; 18, 24. Внутренний шаровой шарнир рулевой тяги; 19, 23. Стопорная шайба; 20, 22. Дистанционное кольцо; 21. Зубчатая рейка; 25. Наружный шаровой шарнир рулевой тяги
