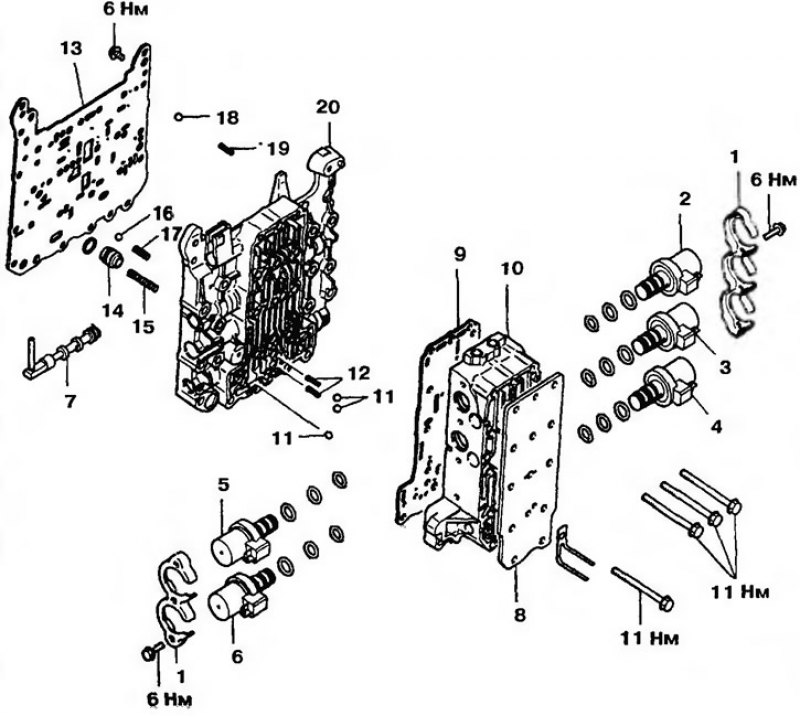

Рис. 11.346а. Блок клапанов: 1 - Кронштейн электромагнитных клапанов; 2 - Электромагнитный клапан понижающей передачи; 3 - Электромагнитный клапан фиксатора 2-й передачи; 4 - Электромагнитный клапан управления демпферной муфтой; 5 — Электромагнитный клапан повышающей передачи; 6 - Электромагнитный клапан 1 -й передачи/передачи заднего хода; 7 - Клапан ручки переключения передач; 8 - Крышка; 9, 13 - Пластины, 10 - Наружный корпус; 11, 16, 18 - Стальные шарики; 12, 17, 19 - Пружины; 14 - Успокоительный клапан; 15 - Пружина успокоительного клапана; 20 - Внутренний корпус

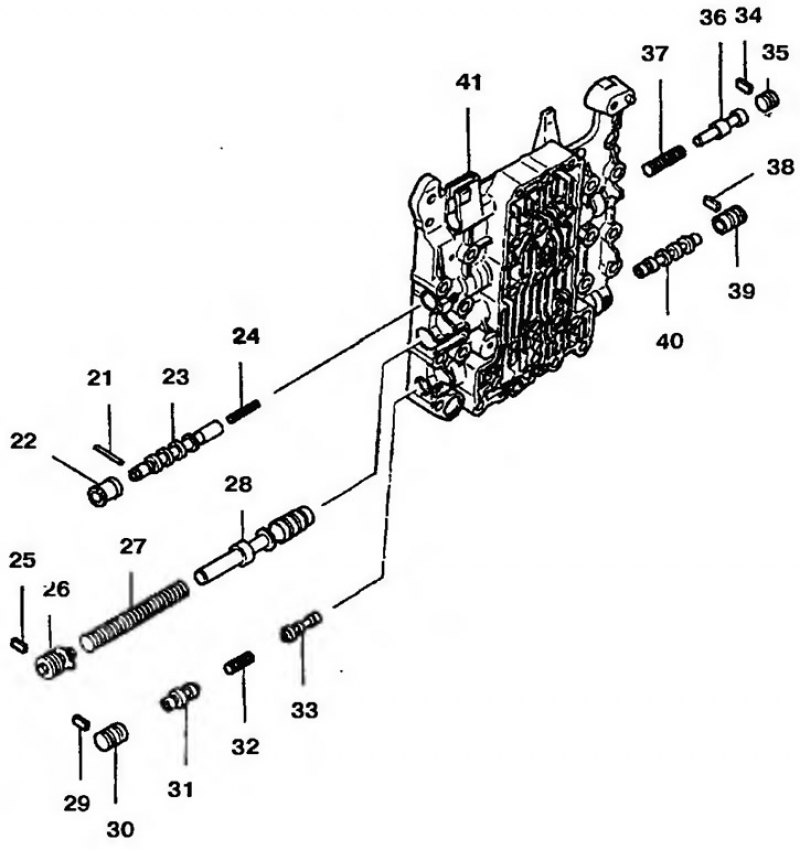

Рис. 11.346б. Блок клапанов: 21 - Ролик; 22 - Втулка; 23 - Клапан управления демпферной муфтой; 24 - Пружина; 25, 29, 34, 38 - Пластины; 26 - Болт; 27 - Пружина регулирующего клапана; 28 - Регулирующий клапан; 30 - Втулка аварийного клапана А; 31 - Аварийный клапан А2; 32 - Пружина аварийного клапана А; 33 - Аварийный клапан А1; 35 - Заглушка; 36 - Клапан ГТР; 37 - Пружина клапана ГТР; 39 - Втулка аварийного клапана В; 40 - Аварийный клапан В; 41 - Внутренний корпус

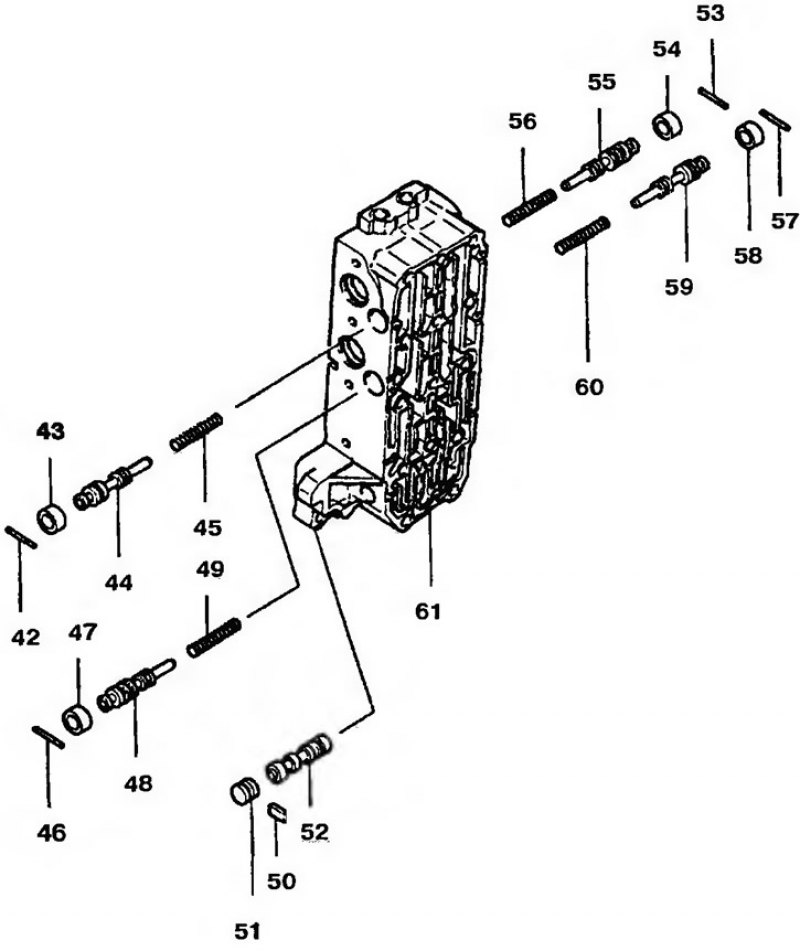

Рис. 11.346в. Блок клапанов: 42, 46, 53, 57 - Ролики; 43 - Втулка ограничительного клапана ускоряющей передачи; 44 - Ограничительный клапан ускоряющей передачи; 45 - Пружина ограничительного клапана ускоряющей передачи; 47 - Втулка ограничительного клапана 1-й передачи/передачи заднего хода; 48 - Ограничительный клапан 1-й передачи/передачи заднего хода; 49 - Пружина 1-й передачи/передачи заднего хода; 50 - Пластина; 51 - Заглушка; 52 - Переключающий клапан; 54 - Втулка ограничительного клапана понижающей передачи; 55 - Ограничительный клапан понижающей передачи; 56 - Пружина ограничительного клапана понижающей передачи; 58 - Втулка ограничительного клапана 2-й передачи; 59 - Ограничительный клапан 2-й передачи; 60 - Пружина ограничительного клапана 2-й передачи; 61 - Наружный корпус
