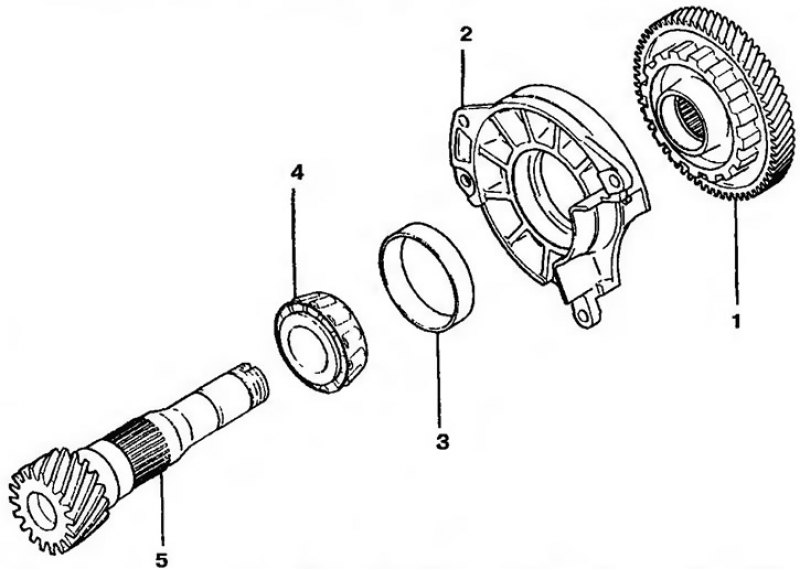

Рис. 11.339. Вторичный вал: 1 - Ведомая шестерня раздаточной коробки; 2 - Корпус подшипника; 3 - Наружное вращающееся кольцо; 4 - Конический роликоподшипник; 5 - Вторичный вал. Снятие ведомой шестерни раздаточной коробки показано на рис. 11.340, конического роликоподшипника — на рис. 11.341. Установка конического роликоподшипника показана на рис. 11.342, наружного вращающегося кольца — на рис. 11.343, ведомой шестерни раздаточной коробки — на рис. 11.344

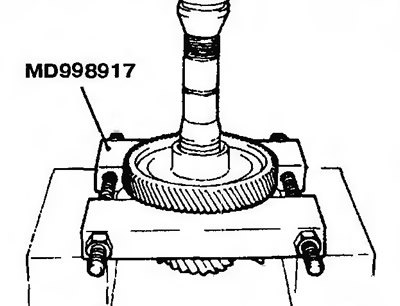

Рис. 11.340. Снятие ведомой шестерни раздаточной коробки |

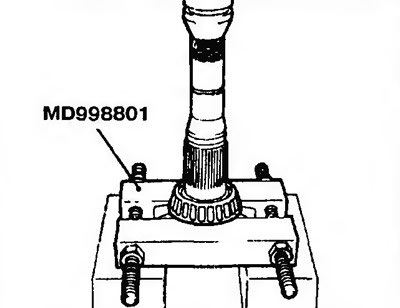

Рис. 11.341. Снятие конического роликоподшипника |

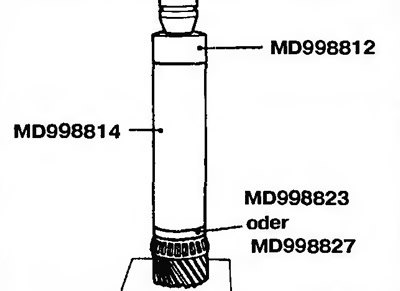

Рис. 11.342. Установка конического роликоподшипника |
Рис. 11.343. Установка наружного вращающегося кольца |

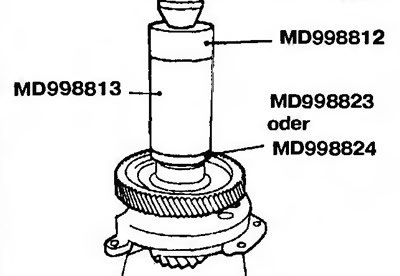

Рис. 11.344. Установка ведомой шестерни раздаточной коробки
