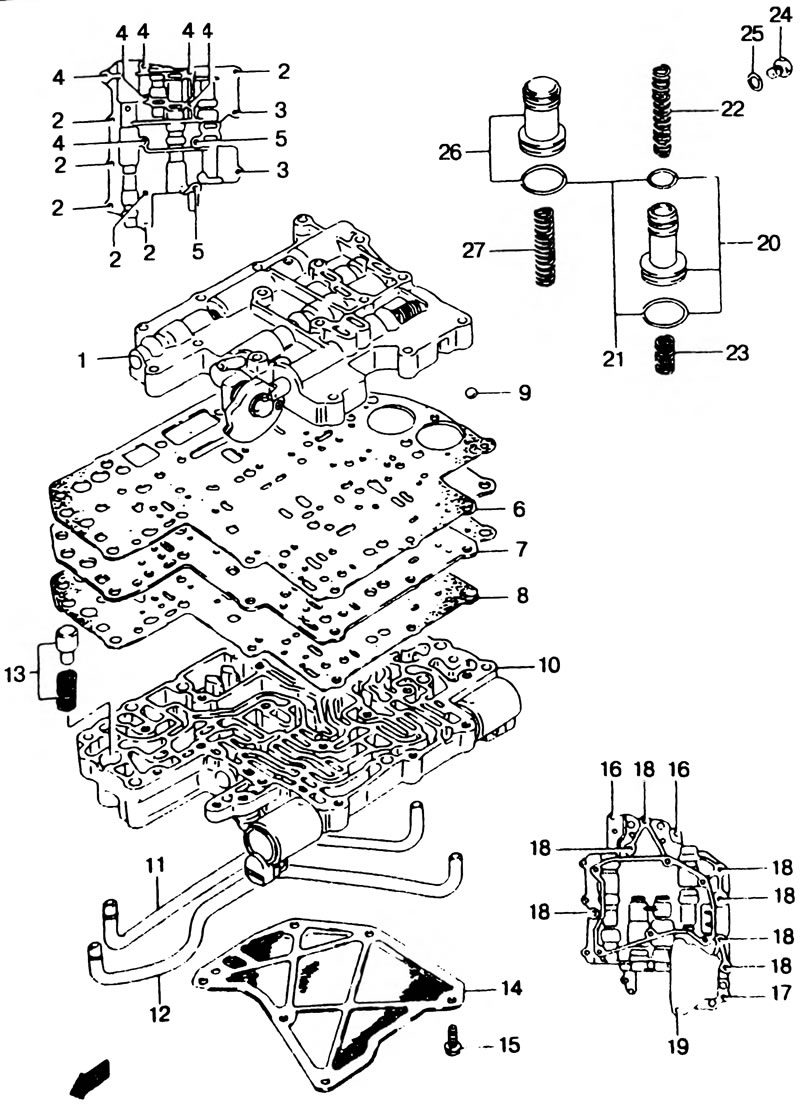

Рис. 3.13. Блок клапанов гидравлического распределителя. 1. Верхняя крышка блока клапанов, 2, 3, 4, 5, 16, 17, 18, 19. Болты крепления крышек блока клапанов (6x47), 6. Прокладка верхней крышки блока клапанов, 7. Распределительная пластина блока клапанов, 8. Прокладка блока клапанов, 9. Шариковый клапан блока клапанов, 10. Нижняя крышка блока клапанов, 11. Трубка (к сцеплению), 12. Трубка (к тормозу второй передачи), 13. Редукционный клапан, 14. Сетчатый фильтр, 15. Болт крепления сетчатого фильтра (5x14), 20. Поршень аккумулятора блока клапанов, 21. Сальники аккумулятора блока клапанов, 22, 23, 27. Пружины аккумулятора блока клапанов, 24. Пробка, 25. Прокладка, 26. Поршень.
