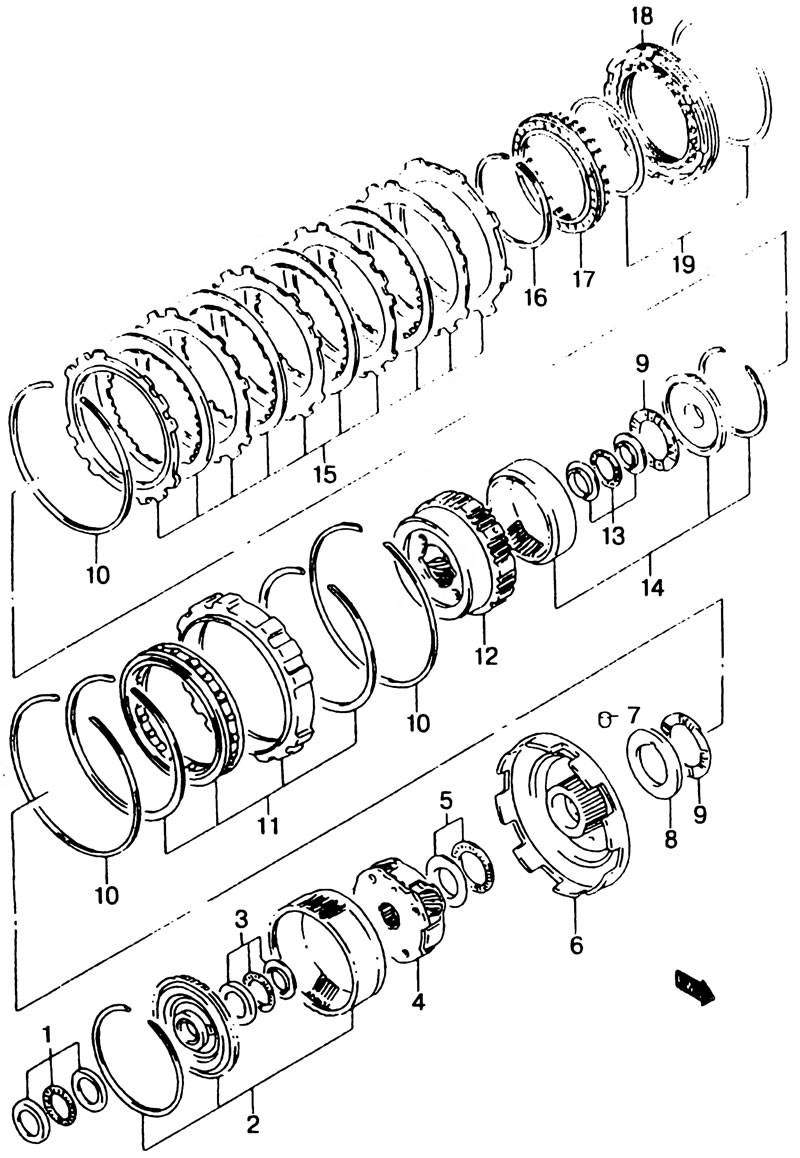

Рис. 3.10. Планетарный механизм. 1, 3, 5, 13. Упорный подшипник 2. Передняя коронная шестерня. 4. Переднее водило с сателлитами 6. Солнечная шестерня ведущего вала 7. Стопорный палец солнечной шестерни, 8, 9. Прокладка, 10. Стопорное кольцо сцепления, 11. Оцепление, 12. Заднее водило с сателлитами, 14. Задняя коронная шестерня, 15. Диски тормоза I передачи и заднего хода, 16. Стопорное кольцо, 17. Пружина тормозя I передачи и заднего хода, 18. Поршень тормозя I передачи и заднего хода, 19. Уплотнительное кольцо тормоза I передачи и заднего хода.
