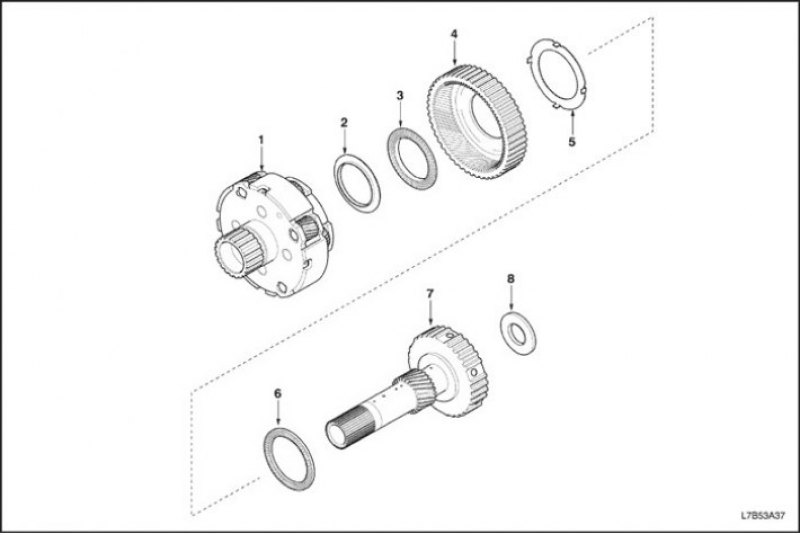

Планетарный механизм в сборе (Chevrolet Captiva C100)

1. Планетарный механизм; 2. Обойма упорного подшипника; 3. Упорный подшипник; 4. Эпициклическое зубчатое колесо заднего планетарного ряда; 5. Обойма упорного подшипника; 6. Упорный подшипник; 7. Солнечное колесо планетарного ряда; 8. Упорный подшипник

Статья проверена экспертом: Вячеслав Веретенников
