1. Датчик скорости вторичного вала; 2. Датчик диапазонов АКПП; 3. Датчик скорости первичного вала; 4. Уплотнительное кольцо; 5. Уплотнительное кольцо; 6. Уплотнительное кольцо; 7. Уплотнительное кольцо; 8. Жгут КПП; 9. Прокладка; 10. Гидротрансформатор; 11. Корпус клапана; 12. Задняя крышка картера КПП

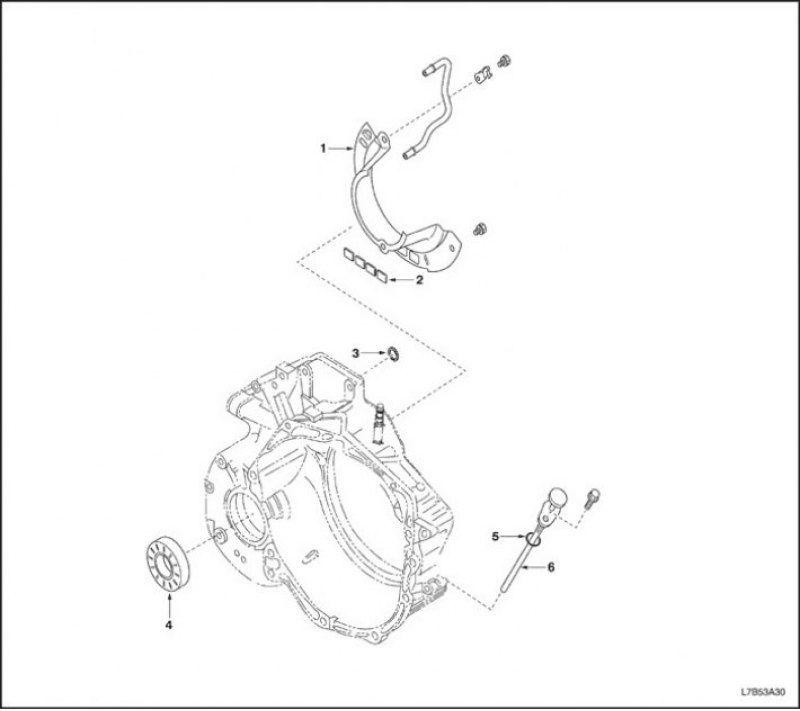

1. Фиксирующая пластина масляного бачка; 2. Магнит; 3. Уплотнительное кольцо; 4. Сальник дифференциала; 5. Уплотнительное кольцо; 6. Датчик уровня масла
1. Вал собачки механизма парковочной блокировки; 2. Торсионная пружина № 1; 3. Собачка механизма парковочной блокировки; 4. Втулка; 5. Торсионная пружина № 2; 6. Штифт механизма парковочной блокировки; 7. Анкерный болт; 8. Уплотнительное кольцо; 9. Сальник дифференциала; 10. Уплотнительное кольцо; 11. Прокладка; 12. Фиксирующая пластина масляного бачка; 13. Масляный фильтр; 14. Пластина корпуса КПП; 15. Кронштейн; 16. Пружины ручной блокировки; 17. Рычаг клапана выбора диапазона; 18. Штанга механизма парковочной блокировки; 19. Сальник клапана выбора диапазона; 20. Прокладка
1. Дифференциальная передача в сборе; 2. Тормоз понижающей передачи (B4); 3. Задний планетарный механизм понижающей передачи в сборе; 4. Задний картер и тормоз B5 (B5); 5. Передний планетарный механизм понижающей передачи и ведомая шестерня привода промежуточного вала в сборе; 6. Муфта понижающей передачи (C3); 7. Тормоз 1-й передачи и заднего хода (B3) и обгонная муфта № 2 (F2); 8. Планетарный механизм; 9. Муфта переднего хода (C1) и муфта прямой передачи (C2); 10. Масляный насос и инерционный тормоз 2-й передачи (B1), тормоз 2-й передачи (B2); 11. Ступица B1 и B2 и обгонная муфта № 1 (F1); 12. Ведущая шестерня промежуточного вала
