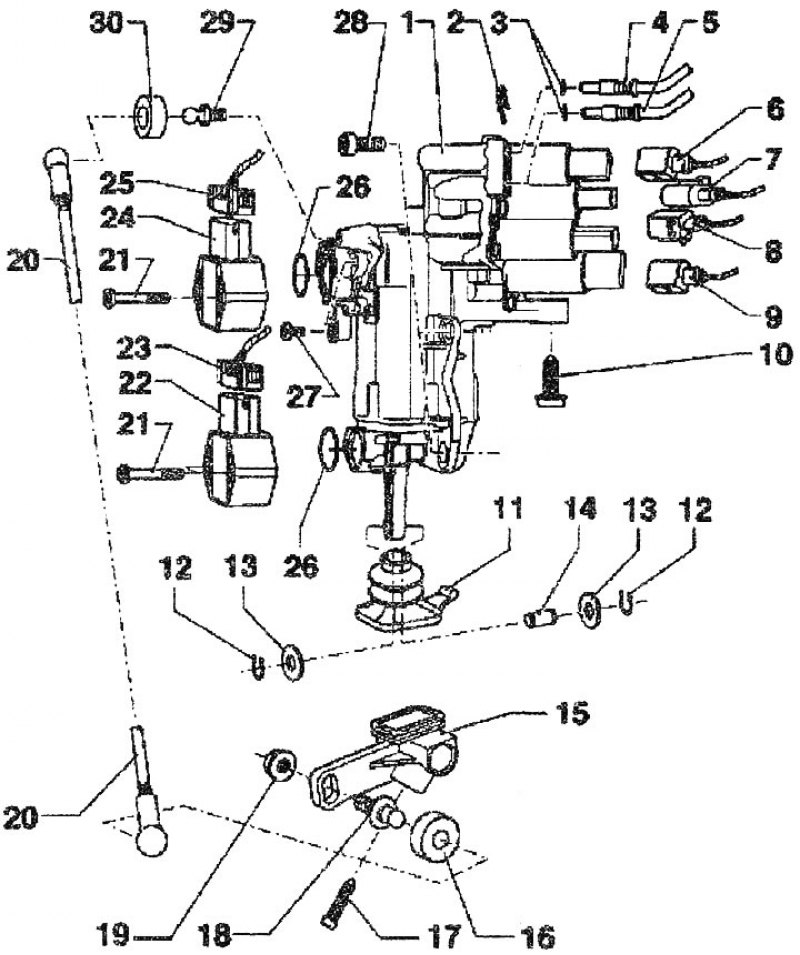

Блок переключения передач: 1. Блок переключения передач; 2. Зажим. Заменить; 3. Уплотнительное кольцо. Заменить; 4. Трубо-шланговая магистраль; 5. Трубо-шланговая магистраль; 6. Штекерный разъем клапана 4 выбора передачи -N287-. Клапан можно проверить по измеряемым значениям и при электр. проверке; 7. Штекерный разъем клапана 3 выбора передачи -N286- для выбора дорожки. Клапан можно проверить по измеряемым значениям и при электр. проверке; 8. Штекерный разъем клапана 1 выбора передачи -Н284- для выбора передачи. Клапан можно проверить по измеряемым значениям и при электр. проверке; 9. Штекерный разъем клапана 2 выбора передачи -N285- для выбора передачи. Клапан можно проверить по измеряемым значениям и при электр. проверке; 10. Болт для крепления блока переключения передач на КП; 11. Гофрированный кожух; 12. Стопорное кольцо. Заменить; 13. Шайба; 14. Опорный палец; 15. Толкатель; 16. Уплотнительная шайба; 17. Болт. Самостопорящийся, заменить; 18. Шаровая головка; 19. Шестигранная гайка, 20 Нм; 20. Шток выбора передач; 21. Болт. 4 штуки, самостопорящийся. Заменить, 5 Нм; 22. Потенциометр 1 для определения передачи -G239-. Можно проверить по измеряемым значениям и при электр. проверке; 23. Штекерный разъем; 24. Потенциометр 2 для определения передачи -G240-. Можно проверить по измеряемым значениям и при электр. проверке; 25. Штекерный разъем; 26. Уплотнительное кольцо. Заменить; 27. Болт. Служит в качестве транспортировочного фиксатора, вывернуть перед установкой блока переключения передач; 28. Болт для крепления блока переключения передач на КП; 29. Палец с шаровой головкой, самостопорящийся. Заменить, 4 Нм; 30. Уплотнительная шайба
Установка потенциометра для определения передачи -G23S-/-G240-

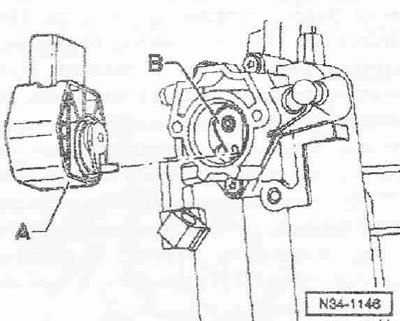

Вставить потенциометр -А- для определения передачи в блок переключения передач. Цапфа должна войти в зацепление с рычагом -В-.
Блок переключения передач
КП в нейтральном положении.
[Оригинал найдёте на этом ресурсе autoinstruction.ru]

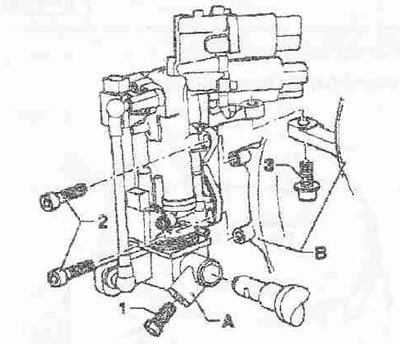

Затянуть болты блока переключения передач в 4 этапа следующим образом.
- 1. Ввернуть болты -2- и -3- от руки до упора.
- 2. Затянуть болты -2- моментом 25 Нм.
- 3. Затянуть болт -3- моментом 20 Нм.
- 4. Затянуть болт -1- моментом 17 Нм.
Теплозащитный экран блока переключения передач

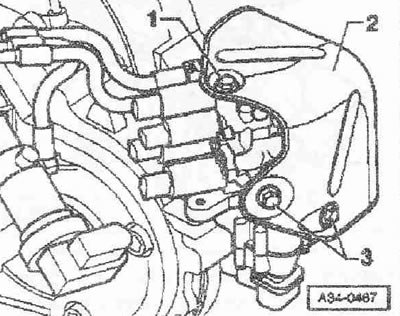

Затянуть болты -1- и -3- теплозащитного экрана -2- блока переключения передач моментом 8 Нм.
Теплозащитный экран правого при водного вала

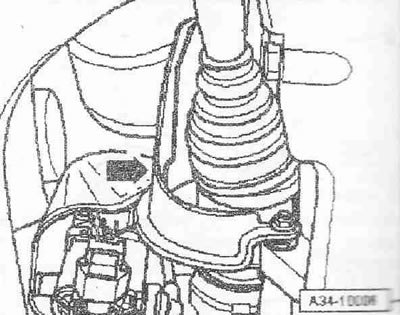

Затянуть болты теплозащитного экрана -стрелка- приводного вала моментом 23 Нм.
