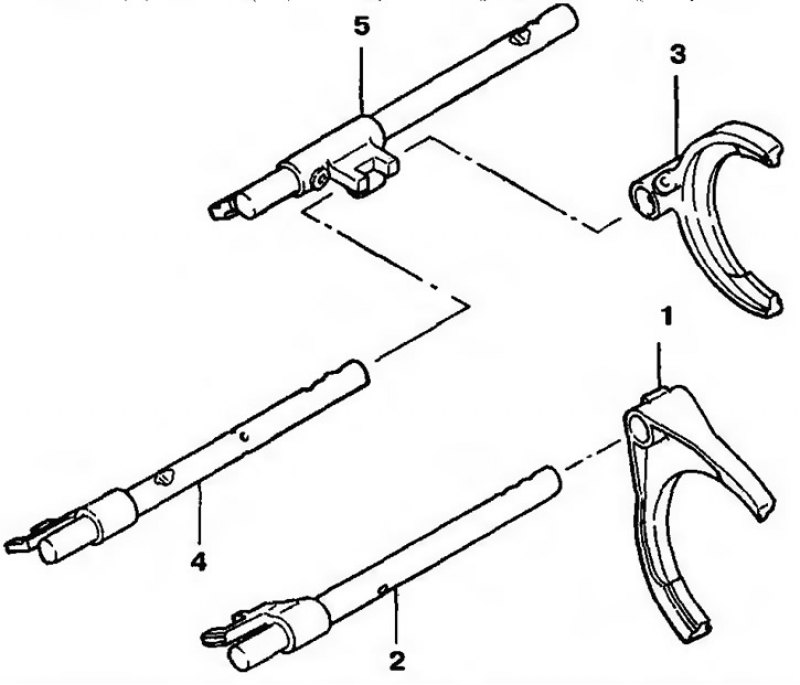

Рис. 11.57. Вилки переключения передач МКПП F4M21: 1 - Вилка включения 1-й и 2-й передач; 2 - Шток вилки включения 1 -й и 2-й передач; 3 - Вилка включения 3-й и 4-й передач; 4 - Шток вилки включения 3-й и 4-й передач; 5 - Шток вилки включения передачи заднего хода

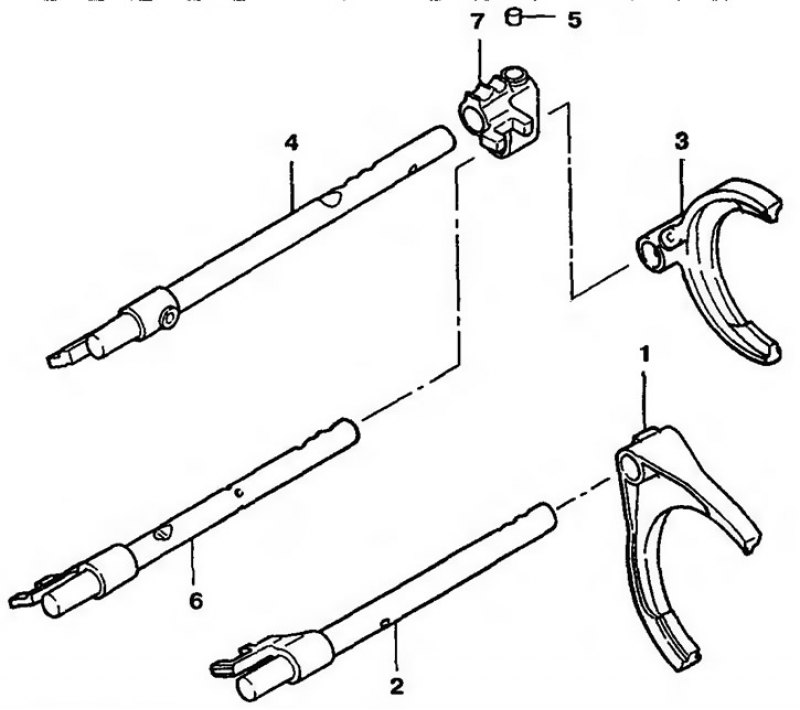

Рис. 11.58. Вилки переключения передач МКПП F5M21 и F5M22: 1 - Вилка включения 1-й и 2-й передач; 2 - Шток вилки включения 1 -й и 2-й передач; 3 - Вилка включения 3-й и 4-й передач; 4 - Шток вилки включения 5-й передачи и передачи заднего хода; 5 - Блокирующий поршень; 6 - Шток вилки включения 3-й и 4-й передач; 7 - Кулачок муфты включения передачи заднего хода
Материал заимствован у портала: autoinstruction.ru

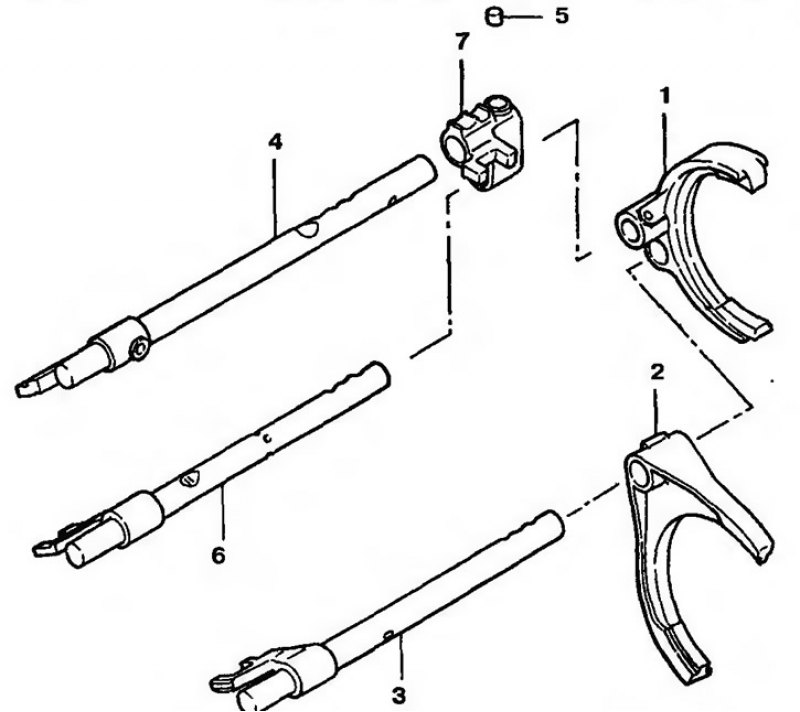

Рис. 11.59. Вилки переключения передач МКПП W5M31: 1 - Вилка включения 3-й и 4-й передач; 2 - Вилка включения 1-й и 2-й передач; 3 - Шток вилки включения 1-й и 2-й передач; 4 - Шток вилки включения 5-й передачи и передачи заднего хода; 5 - Блокирующий поршень; 6 - Шток вилки включения 3-й и 4-й передач; 7 - Кулачок муфты включения передачи заднего хода
