Разборка
Рис. 4.110. Вилки переключения передач: 1 - вал переключения передач в сборе; 2 - болт блокировки переключения; 3 - рычаг переключения передач; 4 - рычаг выбора передач в сборе; 5 - пыльник вала переключения передач; 6 - механизм управления переключением передач; 7 - направляющий болт переключения; 8 - направляющая пластина механизма управления переключением передач; 9 - прокладка механизма управления переключением передач; 10 - вилка переключения первой-второй передач; 11 - вал переключения первой-второй передач; 12 - шарик/пружина вала переключения первой-второй передач; 13 - кулачок переключения первой-второй передач; 14 - кулачок переключения третьей-четвертой передач; 15 - шарик/пружина вала переключения третьей-четвертой передач; 16 - вал переключения третьей-четвертой передач; 17 - вилка переключения третьей-четвертой передач; 18 - рычаг переключения задней передачи; 19 - шарик пятой/задней передач; 20 - шарик/пружина вала переключения пятой/ задней передач; 21 - направляющие шарик/пружина вала переключения задней передачи; 22 - вал переключения пятой/задней передач; 23 - кулачок переключения пятой/ задней передач; 24 - направляющий шарик вилки переключения пятой передачи; 25 - вилка переключения пятой передачи; 26 - рычаг переключения задней передачи
Вилки переключения передач показаны на рис. 4.110.
Снимите зубчатый механизм.
Снимите каждый вал переключения в сборе с зубчатого механизма.
Разберите вал переключения первой-второй передач в следующем порядке:
- закрепите вал переключения первой-второй передач в сборе в тисках с мягкими губками;
Рис. 4.111. Использование молотка и зубила для снятия пальца вилки переключения первой-второй передач
- молотком и зубилом выбейте палец (рис. 4.111) вилки переключения первой-второй передач;
Рис. 4.112. Расположение пальца (1) вилки переключения первой-второй передач (2) и пальца (3) кулачка переключения шестерни первой-второй передач (4)
- снимите вилку 2 (рис. 4.112) переключения шестерни первой-второй передач;
- молотком и зубилом выбейте палец 3 кулачка переключения шестерни первой-второй передач;
- снимите кулачок 4 переключения шестерни первой-второй передач.
Разберите вал переключения третьей-четвертой передач в сборе в следующем порядке:
- закрепите вал переключения третьей-четвертой передач в сборе в тисках с мягкими губками;

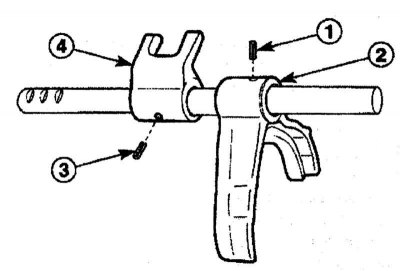

Рис. 4.113. Расположение пальца (1) вилки переключения третьей-четвертой передач (2) и пальца (3) кулачка переключения шестерни третьей-четвертой передач (4)
- молотком и зубилом выбейте палец 1 (рис. 4.113) вилки переключения третьей-четвертой передач;
- снимите вилку переключения третьей-четвертой передач 2;
- молотком и зубилом выбейте палец 3 (см. рис. 4.113) кулачка переключения третьей-четвертой передач;
- снимите вилку переключения третьей-четвертой передач 4.
Разберите вал переключения пятой—задней передач в сборе в следующем порядке:

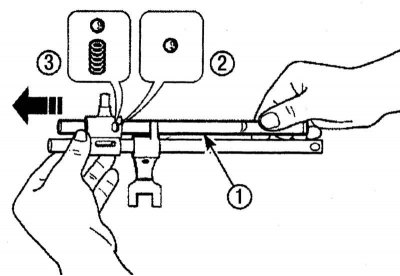

Рис. 4.114. Снятие вала переключения (1) и шарика (2) шестерни пятой—задней передач и направляющего шарика и пружины (3) переключения задней передачи
- нажмите и снимите вал переключения без кулачка 1 (рис. 4.114);
- снимите шарик 2 шестерни пятой-задней передач и направляющие шарик и пружину 3 переключения задней передачи;
- закрепите вал переключения в тисках с мягкими губками;

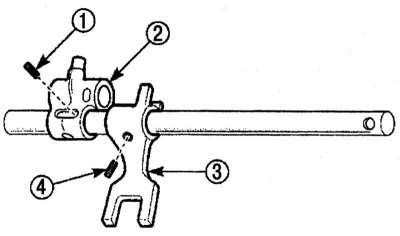

Рис. 4.115. Расположение пальца (1) кулачка переключения задней передачи (2) и пальца (4) кулачка переключения пятой передачи (3)
- молотком и зубилом выбейте палец 1 (рис. 4.115) кулачка переключения задней передачи;
- снимите кулачок 2 переключения задней передачи;
- молотком и зубилом выбейте палец 4 кулачка переключения пятой передачи;
- снимите кулачок 3 переключения пятой передачи.
Проверьте на отсутствие изгиба, деформации или повреждения вала переключения и, при необходимости, замените вал.
Рис. 4.116. Измерение толщины конца вилки переключения
Измерьте толщину конца вилки переключения (рис. 4.116). Номинальные и предельно допустимые величины толщины конца вилки переключения приведены в табл. 4.9. Если ширина ниже предельно допустимой величины, замените вилку.
Таблица 4.9 Толщины конца вилки переключения
| Вилка переключения | Толщина конца вилки переключения, мм | |
| | номинальная | предельно допустимая |
| Первой-второй передачи | 8,7 | 8,1 |
| Третьей-четвертой передачи | 7,8 | 7,2 |
| Пятой передачи | 7,8 | 7,2 |
Сборка
Сборку вилок переключения передач проводите в последовательности, обратной снятию. При сборке устанавливайте новые пальцы крепления вилок и кулачков.
