Разборка
Снимите зубчатый механизм.
Рис. 4.96. Использование приспособления DW 09921—57810 для снятия левого подшипника (1) вторичного вала и шестерни пятой передачи (2)
Снимите правый подшипник вторичного вала. Расположите шестерню пятой передачи на приспособлении DW 09921—57810 и выпрессуйте левый подшипник 1 (рис. 4.96) вторичного вала и шестерню пятой передачи 2.
Снимите втулку третьей-четвертой передач вторичного вала.
Рис. 4.97. Использование приспособления DW 09921—57810 для снятия шестерни третьей (1) и второй (2) передачи
Расположите шестерню пятой передачи на приспособлении DW 09921—57810 и выпрессуйте шестерни третьей 1 (рис. 4.97) и второй 2 передачи.
Снимите подшипник шестерни второй передачи вторичного вала.
Снимите зубчатое колесо шестерни второй передачи.

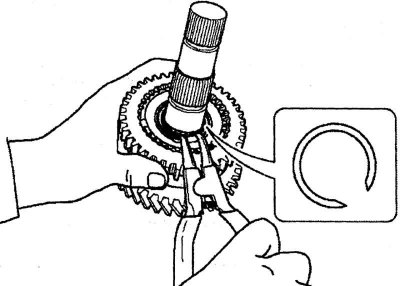

Рис. 4.98. Снятие стопорного кольца синхронизатора первой-второй передач
Снимите стопорное кольцо синхронизатора первой-второй передач (рис. 4.98).

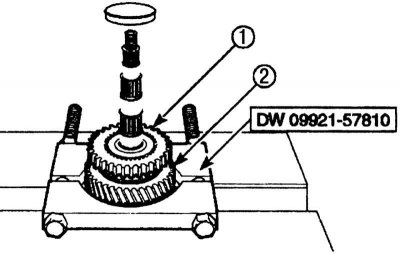

Рис. 4.99. Использование приспособления DW 09921—57810 для снятия ступицы синхронизатора в сборе (1) и шестерни первой передачи/зубчатого кольца синхронизатора первой передачи (2)
Расположите шестерню пятой передачи на приспособлении DW 09921—57810 и выпрессуйте ступицу синхронизатора в сборе 1 (рис. 4.99) и шестерню первой передачи/ зубчатое кольцо синхронизатора первой передачи 2.
Снимите зубчатое кольцо синхронизатора первой передачи с шестерни первой передачи.
Разберите ступицу первой-второй передач в следующем порядке:
Рис. 4.100. Снятие ступицы (1) первой-второй передач, муфты синхронизатора и сухаря (2) и пружины синхронизатора (3)
- снимите ступицу 1 (рис. 4.100);
- снимите муфту синхронизатора и сухарь 2;
- снимите пружины синхронизатора 3.
Рис. 4.101. Снятие подшипника первой передачи вторичного вала
Снимите подшипник первой передачи вторичного вала (рис. 4.101).
Проверьте муфту на ненадлежащую работу после сборки ступицы и муфты.
Проверьте на отсутствие износа ступицу и муфту.
Сборка

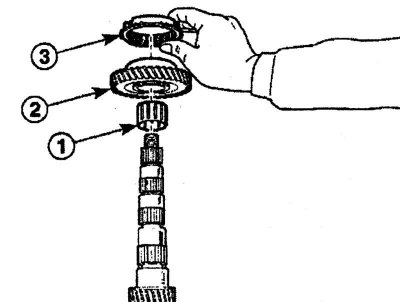

Рис. 4.102. Установка на вторичный вал подшипника (1) шестерни первой передачи, шестерни (2) первой передачи и зубчатого колеса синхронизатора (3) первой передачи
Нанесите слой трансмиссионного масла и установите на вторичный вал подшипник 1 (рис. 4.102) шестерни первой передачи, шестерню 2 первой передачи и зубчатое колесо синхронизатора 3 первой передачи.
Рис. 4.103. Ширина канавки для сухаря: А = 8,2 мм - первого зубчатого кольца синхронизатора; В = 9,6 мм - второго зубчатого кольца синхронизатора
Будьте осторожны, так как имеется разница в ширине канавки для сухаря между первым и вторым зубчатыми кольцами синхронизатора (рис. 4.103). Ширина канавки для сухаря первого зубчатого кольца синхронизатора равна 8,2 мм, а для второго зубчатого кольца синхронизатора — 9,6 мм.
Соберите ступицу синхронизатора первой-второй передачи в следующем порядке:
- установите пружины синхронизатора в ступицу;
Рис. 4.104. Установка ступицы синхронизатора первой-второй передачи: 1 - ступица; 2 - муфта; А и В - выступание пружины и сухаря синхронизатора
- установите сухарь синхронизатора. В случае сборки муфты синхронизатора и ступицы, необходимо соблюдение условия А=В (рис. 4.104);
- установите ступицу 1 в муфту 2.
Рис. 4.105. Использование инструментов DW09940—53111 и КМ466—А для установки ступицы синхронизатора первой-второй передач в сборе (1) на вторичный вал
Используя инструменты DW 09940— 53111 и КМ466—А, установите ступицу синхронизатора первой-второй передач в сборе 1 (рис. 4.105) на вторичный вал. Расположите сухарь синхронизатора в канавке зубчатого кольца синхронизатора.
Установите второе зубчатое колесо, совместив второе зубчатое колесо с сухарем.
Установите стопорное кольцо первого-второго зубчатых колец синхронизатора (см. рис. 4.98).
Рис. 4.106. Установка на вторичный вал подшипника (1) и шестерни (2) второй передачи
Установите подшипник 1 (рис. 4.106) и шестерню 2 второй передачи.

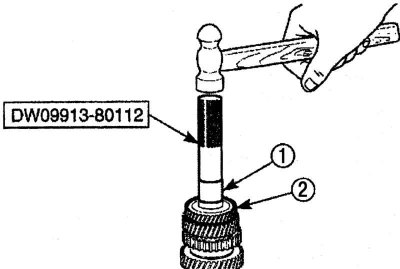

Рис. 4.107. Использование молотка и инструмента DW09913—80112 для установки втулки шестерен четвертой-пятой передач (1) и шестерни третьей передачи (2)
Используя молоток и инструмент DW 09913—80112, установите на вторичный вал втулку шестерен четвертой-пятой передач 1 (рис. 4.107) и шестерню третьей передачи 2.
Рис. 4.108. Использование молотка и инструмента DW09925—98221 для установки на вторичный вал шестерни четвертой передачи (1)
Используя молоток и инструмент DW 09925—98221, установите на вторичный вал шестерню четвертой передачи 1 (рис. 4.108).

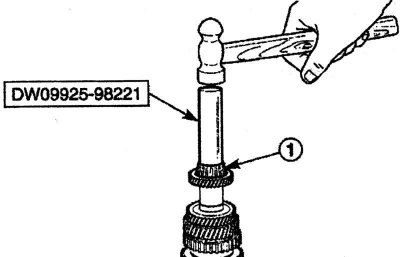

Рис. 4.109. Использование молотка и инструмента DW09925—98221 для установки левого подшипника (1) на вторичный вал
Используя молоток и инструмент DW 09913—80112, установите левый подшипник 1 (рис. 4.109) на вторичный вал.
Установите правый подшипник на вторичный вал.
Установите зубчатый механизм.
