Снятие
Рис. 4.47. Элементы управлением переключения передач: 1 - ручка рычага переключения передач; 2 - кронштейн троса переключения передач; 3 - трос выбора передач; 4 - трос переключения передач; 5 - коромысло переключения передач; 6 - рычаг переключения передач; 7 - направляющий кронштейн рычага переключения передач
Элементы управлением переключения передач показаны на рис. 4.47.
Снимите воздушный патрубок, соединяющий корпус воздушного фильтра и дроссельный узел.
Снимите аккумуляторную батарею и опору аккумуляторной батареи.
Отсоедините трос выбора и переключения передач в следующем порядке:
- снимите палец троса 1 (см. рис. 4.24);
- снимите шайбы 2;
- отсоедините троса выбора и переключения передач 3;
- снимите Е-образный фиксатор 4 троса;
- отсоедините тросы от кронштейна крепления тросов.
Снимите центральную консоль.
Отведите в сторону коврик пола для осмотра троса переключения передач.
Отсоедините троса выбора и переключения передач от рычага в следующем порядке:

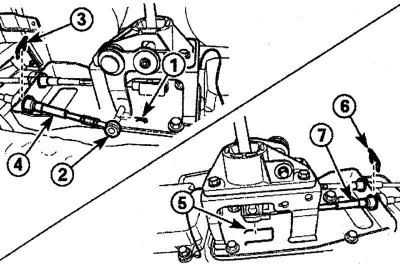

Рис. 4.48. Отсоединение тросов выбора и переключения передач от рычага: 1 - зажим троса; 2 - серьга; 3 - Е-образный фиксатор троса выбора передач; 4 - трос выбора передач; 5 - палец троса переключения передач; 6 - Е-образный фиксатор троса переключения передач; 7 - трос переключения передач
- снимите зажим троса выбора передач 1 (рис. 4.48);
- снимите серьгу 2;
- снимите Е-образный фиксатор 3 троса выбора передач;
- отсоедините трос выбора передач 4;
- снимите палец 5 троса переключения передач;
- снимите Е-образный фиксатор троса переключения передач 6;
- снимите трос переключения передач 7.
Рис. 4.49. Расположение гаек (1) и вытягивание троса из салона автомобиля
Отверните гайки 1 (рис. 4.49) и вытяните трос из салона автомобиля.
Установка
Установку тросов управления переключением передач проводите в последовательности, обратной снятию.
Осторожно вставьте тросы вперед в отверстие панели инструментов.
Расположите тросы на рычаге выбора переключения передач.
Подсоедините тросы выбора и переключения передач к коробке передач.
Подсоедините трос переключения передач к рычагу в следующем порядке:

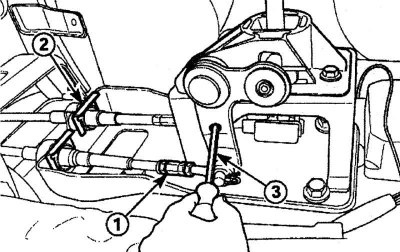

Рис. 4.50. Подсоединение троса переключения передач к рычагу: 1 - серьга троса выбора передач; 2 - зажим; 3 - отвертка, установленная в регулировочное отверстие рычага выбора передач
- вставьте серьгу троса выбора передач в палец рычага выбора передач 1 (рис. 4.50);
- установите зажим оболочки троса управления рычага переключения передач 2;
- закрепите трос управления выбора передач к кронштейну рычага переключения передач Е-образным фиксатором;
- вставьте отвертку в регулировочное отверстие рычага выбора передач для предотвращения перемещения рычага переключения передач в нейтральном положении 3.
Затяните регулировочную гайку троса выбора передач моментом 8—12 Н·м.
