Снятие
Снимите шестерню привода спидометра в сборе в следующем порядке:

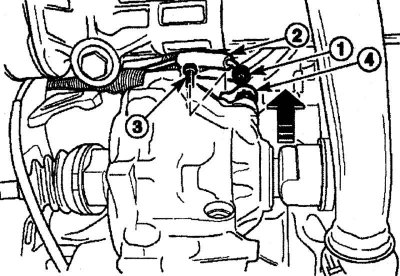

Рис. 4.43. Снятие шестерни привода спидометра в сборе: 1 - гайка; 2 - трос; 3 - болт; 4 - шестерня привода спидометра в сборе
- ослабьте гайку 1 (рис. 4.43);
- отсоедините трос 2;
- выверните болт 3;
- снимите шестерню привода спидометра в сборе 4.

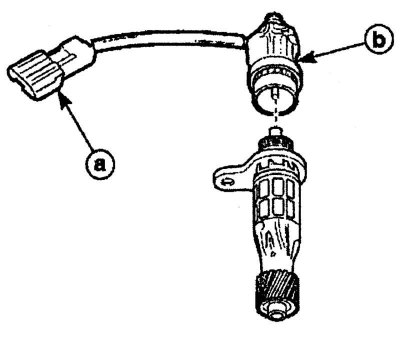

Рис. 4.44. Расположение разъема а датчика скорости автомобиля b
- отсоедините разъем а (рис. 4.44) датчика скорости автомобиля b.
Снимите аккумуляторную батарею
Отсоедините боковой кабель панели инструментов.

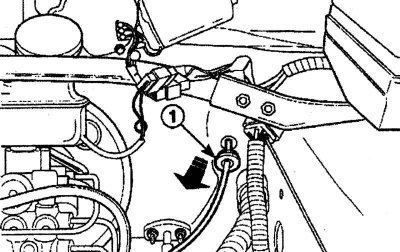

Рис. 4.45. Расположение уплотняющей втулки (1) и направление извлечения троса спидометра
Снимите уплотняющую втулку 1 (рис. 4.45) троса спидометра и извлеките трос спидометра из панели инструментов.
Проверка
Снимите уплотнительное кольцо с корпуса шестерни привода спидометра.
Рис. 4.46. Снятие пальца (1) шестерни привода и места проверки уплотнительного кольца (2) и зубьев шестерни привода (3)
Снимите палец 1 (рис. 4.46) шестерни привода и отсоедините ведомую шестерню.
Проверьте на отсутствие повреждений или разрыв уплотнительного кольца 2.
Проверьте на отсутствие износа или повреждений зубья шестерни привода 3.
Установка
Установку троса привода спидометра проводите в последовательности, обратной снятию.
Оригинал можно просмотреть на сайте: www.AutoInstruction.ru
Установите шестерню привода спидометра в картере коробки передач. Затяните болт шестерни привода спидометра моментом 4—7 Н·м.
Примечание. Примечание Установите шестерню привода в сборе после подсоединения троса спидометра к шестерне.
