Устанавливаем рычаг переключения передач в нейтральное положение.
В моторном отсеке отворачиваем болт клеммного соединения тяги управления коробкой передач с входным валом привода (см. Регулировка привода управления коробкой передач).

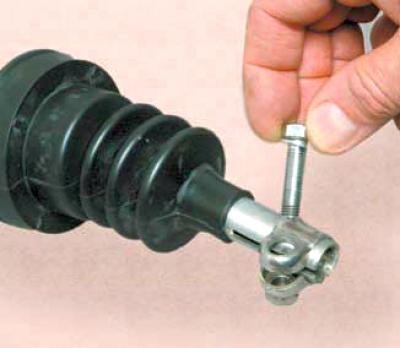

Вынимаем болт (для наглядности операции показываем на снятой тяге управления)…

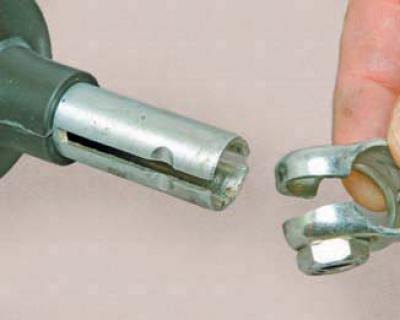

…и снимаем с тяги хомут клеммного соединения.
Сдвигаем пыльник по тяге вперед…

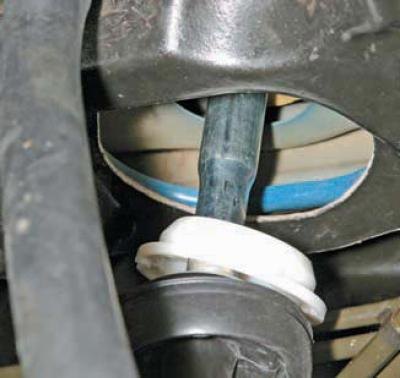

…и извлекаем центрирующую втулку пыльника из отверстия в щитке передка.

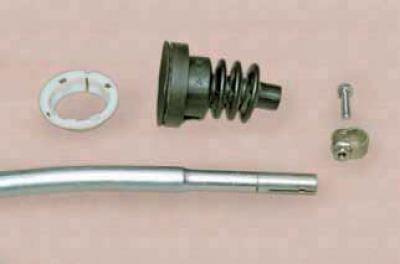

Передний конец тяги управления с хомутом и пыльником: центрирующая втулка пыльника; пыльник; болт хомута; хомут; тяга
В салоне автомобиля снимаем заднюю и переднюю части облицовки туннеля пола (см. Снятие задней части облицовки туннеля пола и Снятие передней части облицовки туннеля пола).

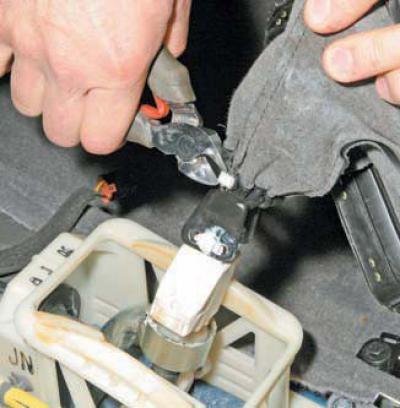

Перекусываем бокорезами пластмассовый хомут крепления чехла рычага переключения передач…

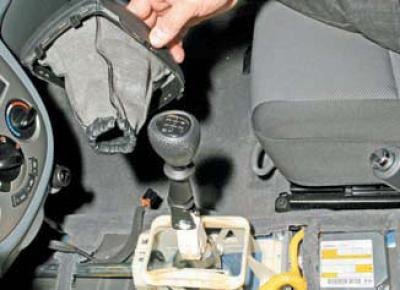

…и снимаем чехол с рамкой со стержня рычага.

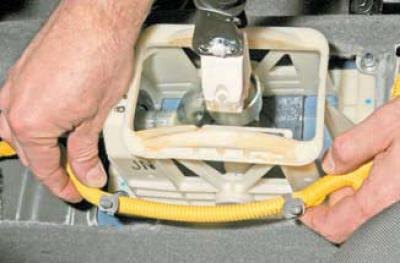

Извлекаем из отверстий в корпусе механизма управления два держателя жгута проводов блока управления подушками безопасности.

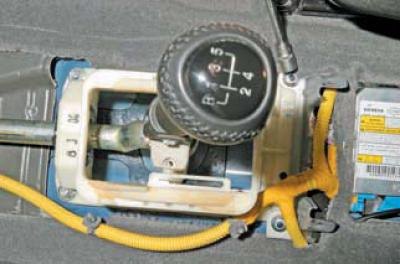

Головкой «на 10» с удлинителем отворачиваем два болта переднего крепления и две гайки заднего крепления корпуса механизма управления переключением передач.

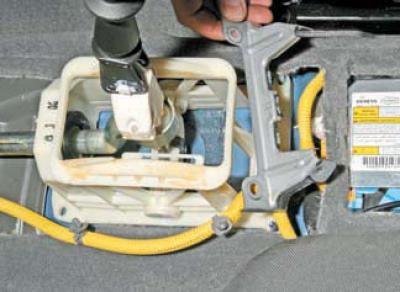

Снимаем со шпилек пола кронштейн крепления передней части облицовки туннеля пола.

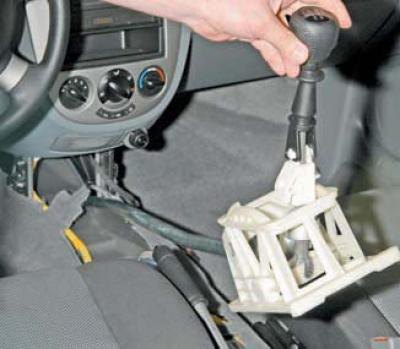

Приподнимаем за рычаг корпус механизма управления и сдвигаем его назад, выводя тягу из отверстия в щитке передка.

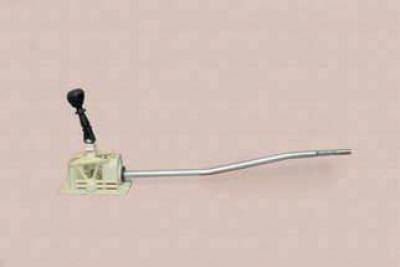

Механизм управления переключением передач в сборе Рычаг переключения передач можно заменить, не демонтируя корпус механизма управления, а сняв только заднюю и переднюю части облицовки туннеля пола.
Источник статьи доступен на портале www.AutoInstruction.ru
Для наглядности показываем снятие рычага на демонтированном корпусе механизма управления.

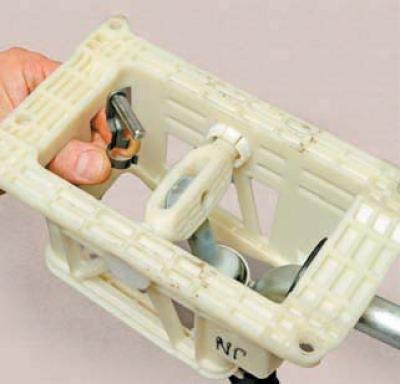

Отведя пружинный фиксатор оси рычага от стержня рычага, вынимаем ось из отверстий в рычаге и кулисе.

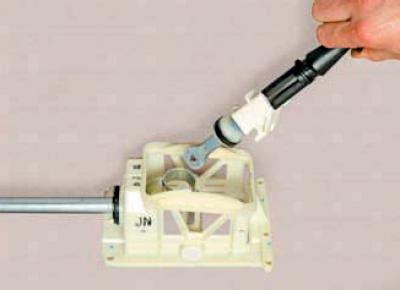

Выводим рычаг из отверстий тяги и кулисы.
При необходимости вынимаем опоры подшипников кулисы из отверстий корпуса и вынимаем кулису с подшипниками.
Заменив вышедшие из строя детали, собираем и устанавливаем механизм управления переключением передач в обратной последовательности.
После установки регулируем привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
