Снятие
Снять привод механизма переключения передач.

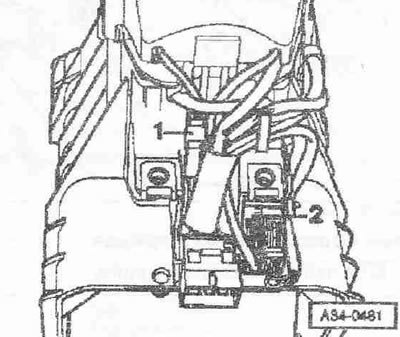

Отсоединить разъемы -1- и -2- и высвободить электрические провода.

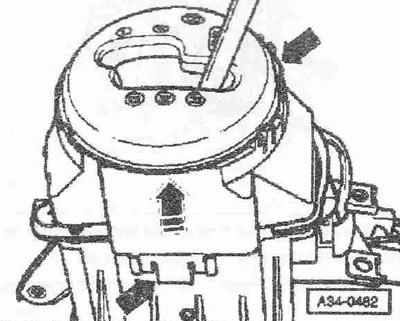

Разблокировать крепление с обеих сторон -стрелки- и снять его.

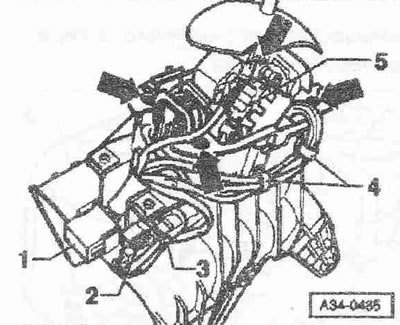

Отсоединить разъем -1- от крепления. Отсоединить электроразъемы -2- и -5-. Разрезать кабельную стяжку -3- и снять зажим кабеля -4-. Отвернуть болты -стрелки-, извлечь привод механизма переключения передач из корпуса.

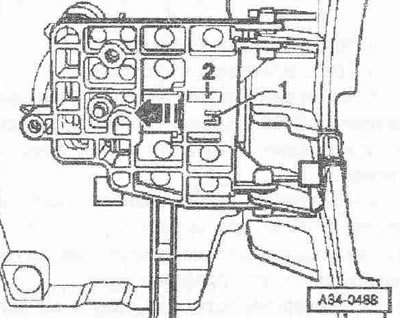

Приподнять стопорный выступ -1- у стопора, переместив стопорный зажим -2- до упора -в направлении стрелки-.

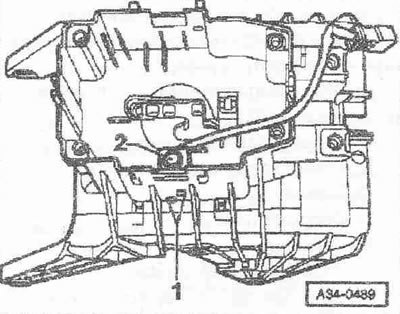

Отвернуть болты -1- и снять электромагнит блокировки селектора АКП -NII0- поз. -2-.
Установка
Установка в обратном порядке, принимая во внимание следующее: установить и затянуть электромагнит блокировки селектора АКП -N110-.

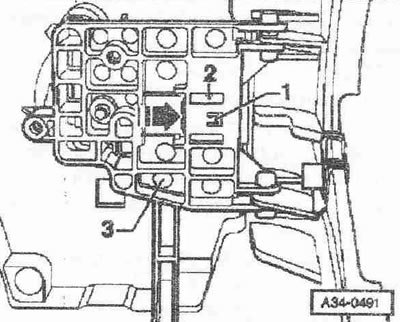

Отжать электромагнит блокировки селектора АКП -N110- от стопора -3-, переместив стопорный зажим -2- в направлении -стрелки- до фиксации стопорного выступа. Убедиться в том, что электромагнит блокировки селектора АКП соединен со стопором. Установить крепление и вставку с символами. Установить привод механизма переключения передач. Установить центральную консоль. Обратить внимание на работы по установке АКБ. Проверить привод механизма перкелючения передач. Проверить механизм блокировки извлечения ключа зажигания. Базовую настройку проводить в режиме "Самодиагностика а/м".
