Внимание! Перед снятием нанесите метку на вакуумный шланг, чтобы в дальнейшем не перепутать его.
1. Отсоедините вакуумные шланги (с черными и красными полосками) от электромагнитного клапана.
2. Отсоедините разъем проводки.
3. Присоедините вакуумный насос к ниппелю А клапана (рис. 6.8).

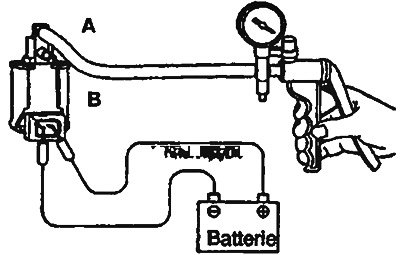

Рис. 6.8. Проверка герметичности электромагнитного клапана продувки
4. Проверьте герметичность клапана при присоединении к электромагнитному клапану напряжения аккумулятора и без этого:
- при присоединении к клеммам аккумулятора - вакуум уменьшается;
- без присоединения к клеммам-вакуум сохраняется.
5. Измерьте сопротивление между клеммами электромагнитного клапана (рис. 6.9). Номинальное значение - 36-44 Ом (при 20°C).

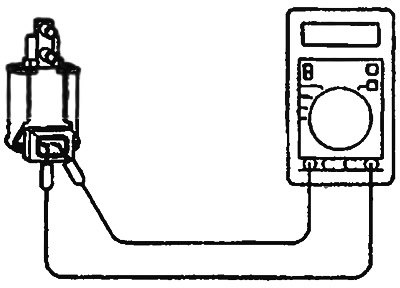

Рис. 6.9. Проверка сопротивления между клеммами электромагнитного клапана
