Общая информация
Система вентиляции картера двигателя препятствует попаданию отработавших газов в атмосферу. Свежий воздух через воздушный фильтр направляется по вентиляционному шлангу в картер двигателя и смешивается там с продувочными газами. Отработавшие газы через клапан вентиляции картера двигателя всасываются впускным коллектором. Клапан вентиляции картера двигателя поднимает поршень в зависимости от данного давления впускного коллектора и таким образом регулирует поток отработавших газов. Другими словами, при низкой нагрузке двигателя отработавшие газы способствуют стабилизации работы двигателя, а при повышении нагрузки - поток увеличивается, за счет чего улучшается вентиляционная мощность.
Рис. 6.1. Схема системы вентиляции картера

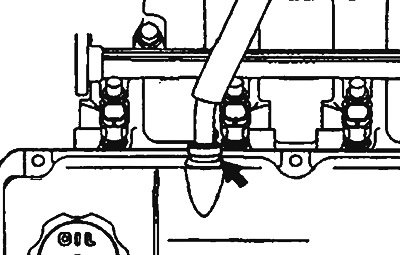

Рис. 6.2. Расположение клапана вентиляции картера двигателя 4G1 |

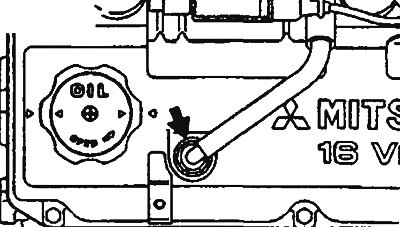

Рис. 6.3. Расположение клапана вентиляции картера двигателя 4G9 |
