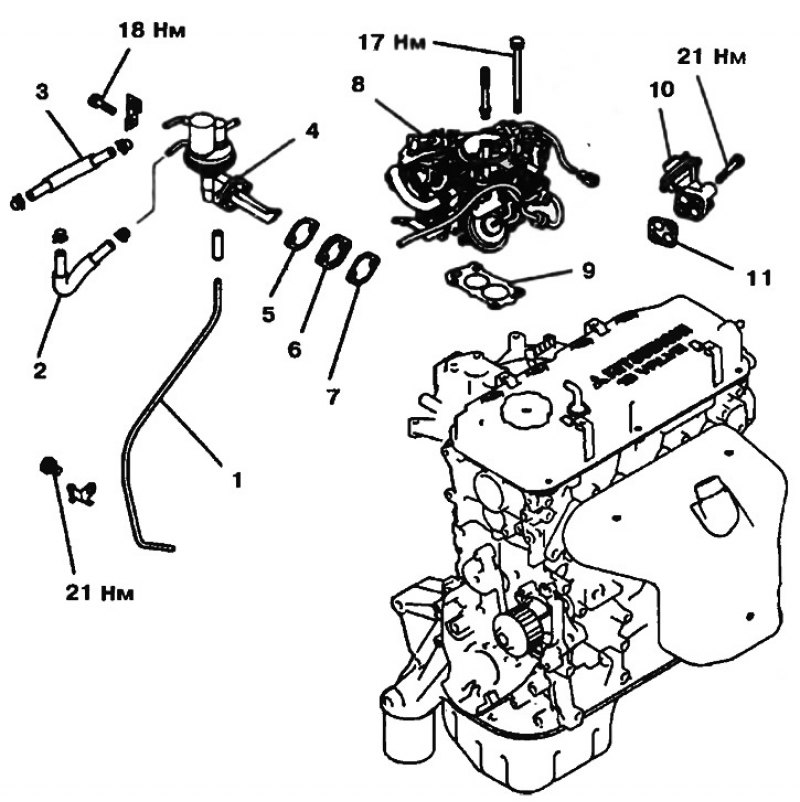

Рис. 4.7. Топливная система и системе снижения токсичности ОГ двигателей SOHC с карбюратором: 1 - Вентиляционная трубка; 2, 3 - Топливопровод; 4 - Топливный насос; 5, 6, 7, 9, 11 - Прокладка; 8 - Карбюратор; 10 - Клапан системы снижения токсичности ОГ

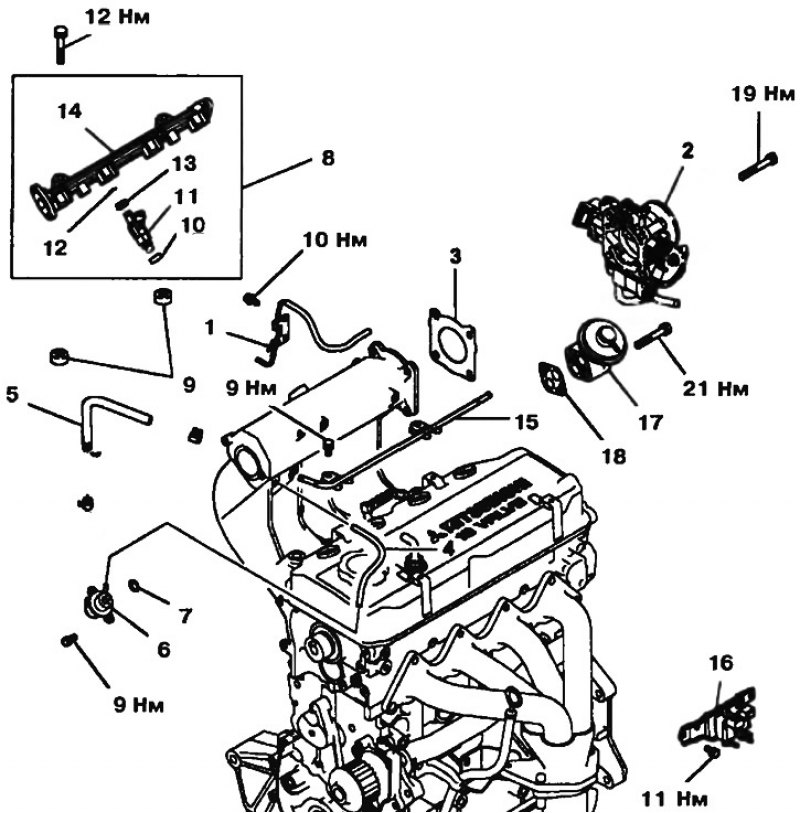

Рис. 4.8. Топливнвя система и системе снижения токсичности ОГ двигателей SOHC со впрыском MPI: 1, 4 - Вакуумная трубка; 2 - Корпус дроссельной заслонки; 3, 9, 10, 18 - Прокладка; 5 - Топливопровод; 6 - Регулятор давления топлива; 7, 12 - Уплотнительное кольцо; 8 - Распределитель топлива и форсунка; 11 - Форсунка; 13 - Сальник; 14 - Распределитель топлива; 15 - Сливной топливопровод; 16 - Электромагнитный клапан; 17 - Клапан системы снижения токсичности ОГ
