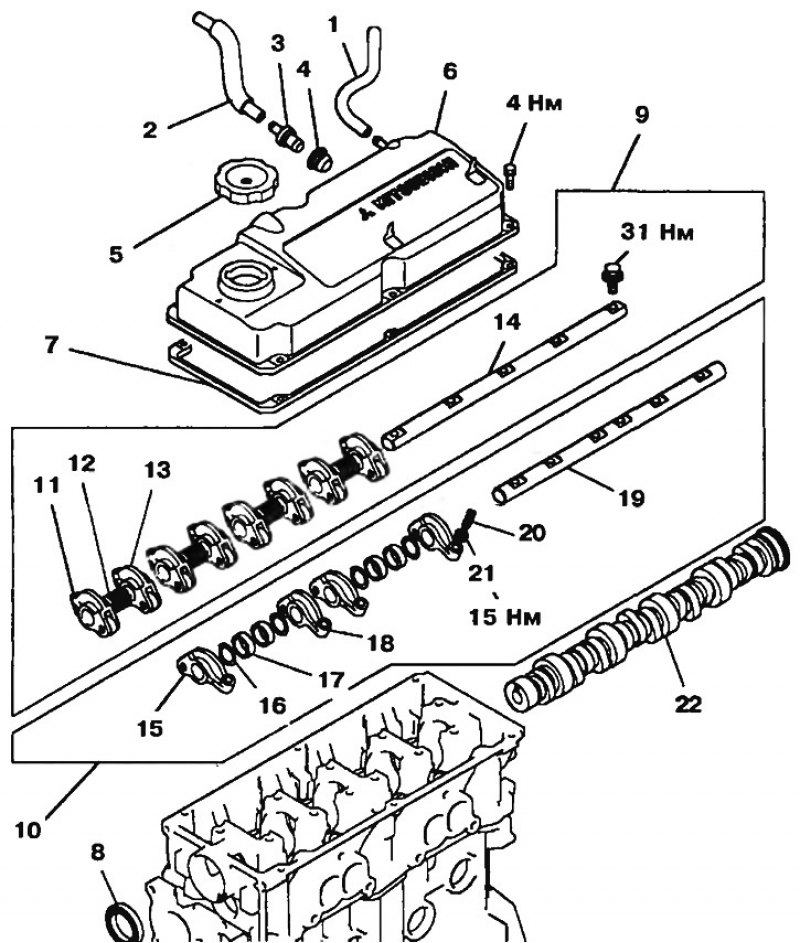

Рис. 3.28. Коромысла, оси коромысел и распределительный вал двигателей SOHC 12V: 1 - Вентиляционная трубка; 2 - Трубка вентиляции картера; 3 - Клапан вентиляции картера; 4 - Сальник клапана вентиляции картера; 5 - Крышка маслозаливного отверстия; 6 - Крышка головки блока цилиндров; 7 - Прокладка крышки головки блока цилиндров; 8 - Сальник распределительного вала; 9 - Коромысла и ось коромысел впускных клапанов; 10 - Коромысла и оси коромысел выпускных клапанов; 11 - Коромысло А; 12 - Пружина коромысла; 13 - Коромысло В; 14, 19 - Оси коромысел; 15 - Коромысло С; 16 - Осевой регулятор зазора; 17 - Регулировочная шайба; 18 - Коромысло D; 20 - Регулировочный винт; 21 - Гайка; 22 - Распределительный вал

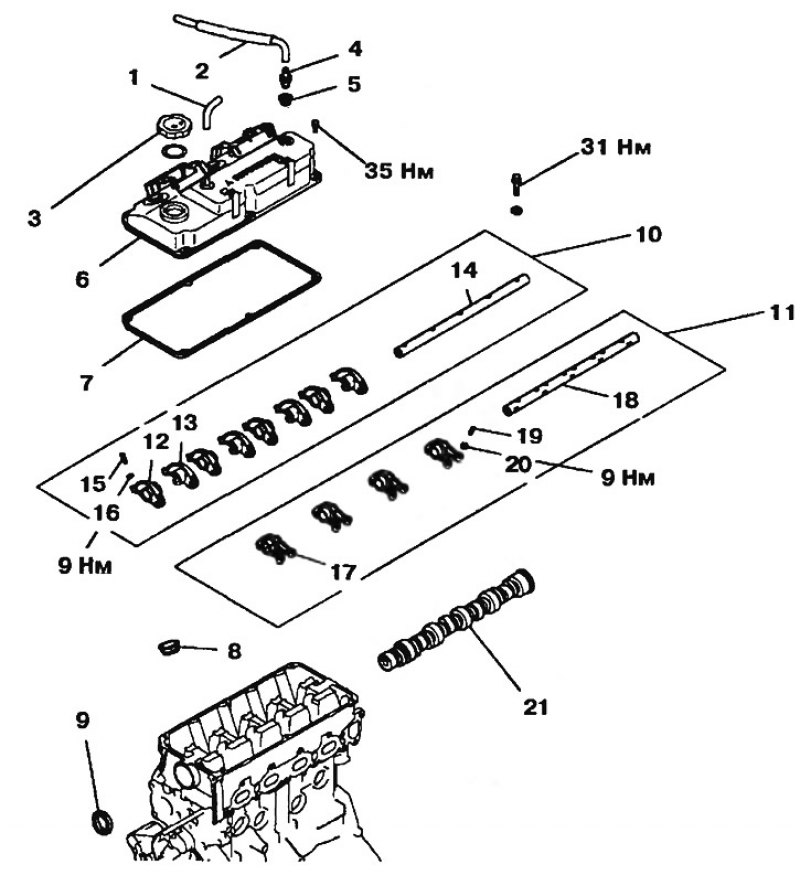

Рис. 3.29. Коромысла, оси коромысел и распределительный вал двигателей SOHC 16V (до 2000 г.в.): 1 - Вентиляционная трубка; 2 - Трубка вентиляции картера; 3 - Крышка маслозаливного отверстия; 4 - Клапан вентиляции картера; 5 - Сальник клапана вентиляции картера; 6 - Крышка головки блока цилиндров; 7 - Прокладка крышки головки блока цилиндров; 8 - Сальник; 9 - Сальник распределительного вала; 10 - Коромысла и ось коромысел впускных клапанов; 11 - Коромысла и ось коромысел выпускных клапанов; 12 - Коромысло А; 13 - Коромысло В; 14, 18 - Ось коромысел; 15, 19 - Регулировочный винт; 16, 20 - Гайка; 17 - Коромысло С; 21 - Распределительный вал

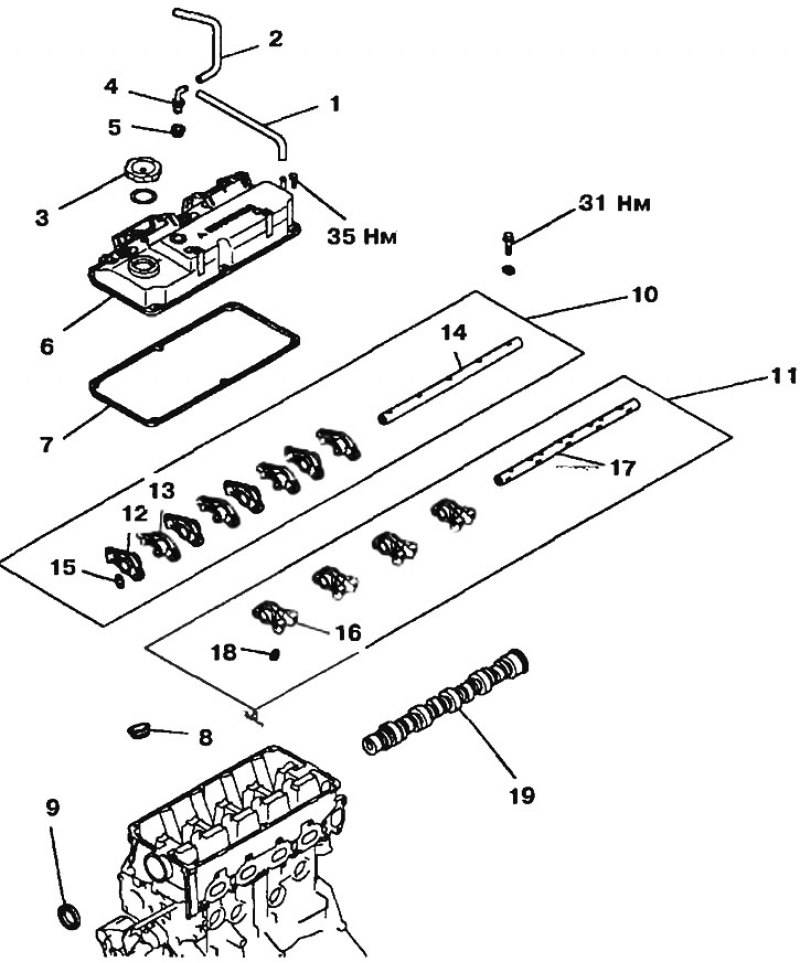

Рис. 3.30. Коромысла, оси коромысел и распределительный вал двигателей SOHC 16V (с 2000 г.в.): 1 - Вентиляционная трубка; 2 - Трубка вентиляции картера; 3 - Крышка маслозаливного отверстия; 4 - Клапан вентиляции картера; 5 - Сальник клапана вентиляции картера; 6 - Крышка головки блока цилиндров; 7 - Прокладка крышки головки блока цилиндров; 8 - Сальник; 9 - Сальник распределительного вала; 10 - Коромысла и ось коромысел впускных клапанов; 11 - Коромысла и ось коромысел выпускных клапанов; 12 - Коромысло А; 13 - Коромысло В; 14, 17 - Оси коромысел; 15, 18 - Гидрокомпенсатор; 16 - Коромысло С; 19 - Распределительный вал

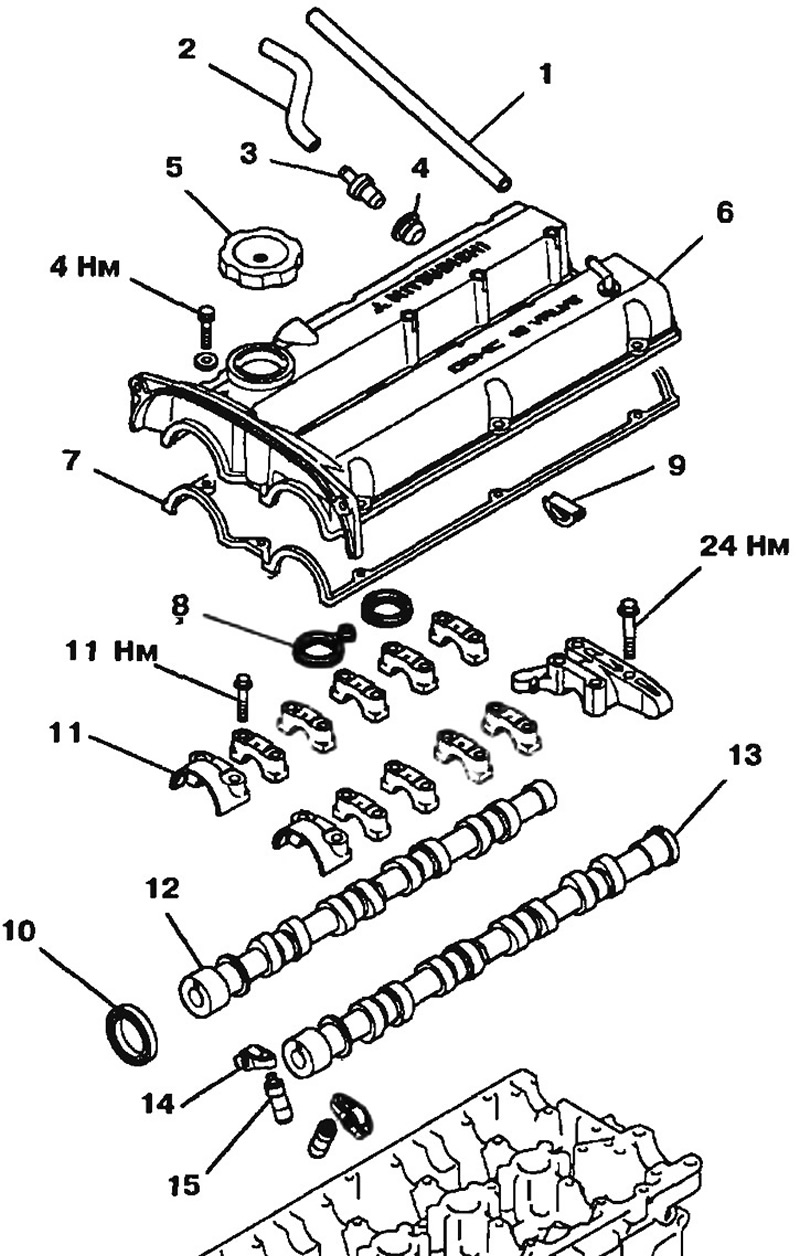

Рис. 3.31. Коромысла, оси коромысел и распределительный вал двигателей DOHC: 1 - Вентиляционная трубка; 2 - Трубка вентиляции картера; 3 - Клапан вентиляции картера; 4 - Сальник клапана вентиляции картера; 5 - Крышка маслозаливного отверстия; 6 - Крышка головки блока цилиндров; 7 - Прокладка крышки головки блока цилиндров А; 8 - Прокладка крышки головки блока цилиндров В; 9 - Полукруглая прокладка; 10- Сальник распределительного вала; 11 - Крышка подшипника распределительного вала; 12,13- Распределительные валы; 14 - Роликовое коромысло; 15 - Гидрокомпенсатор
