Зубчатый ремень ГРМ — описание конструкции (Mitsubishi Colt 5)

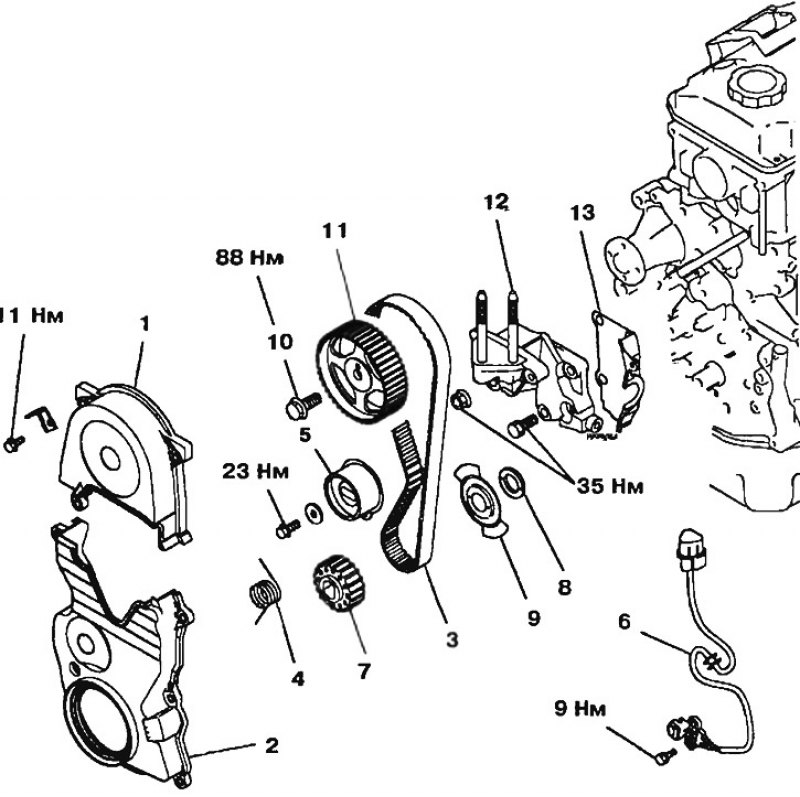

Рис. 3.4. Зубчатый ремень ГРМ двигателей SOHC: 1 - Верхняя защитная крышка зубчатого ремня ГРМ; 2 - Нижняя защитная крышка зубчатого ремня ГРМ; 3 - Зубчатый ремень ГРМ; 4 - Пружина натяжного устройства ремня ГРМ; 5 - Натяжное устройство зубчатого ремня ГРМ; 6 - Датчик угла поворота коленчатого вала (кроме моделей до 2000 г.в. с передним приводом); 7 - Зубчатый шкив коленчатого вала; 8 - Регулировочная шайба (кроме моделей до 2000 г.в. с передним приводом); 9 - Пружинная пластина (кроме моделей до 2000 г.в. с передним приводом); 10 - Болт крепления шкива распределительного вала; 11 - Шкив распределительного вала; 12 - Кронштейн крепления двигателя; 13 - Задняя защитная крышка зубчатого ремня

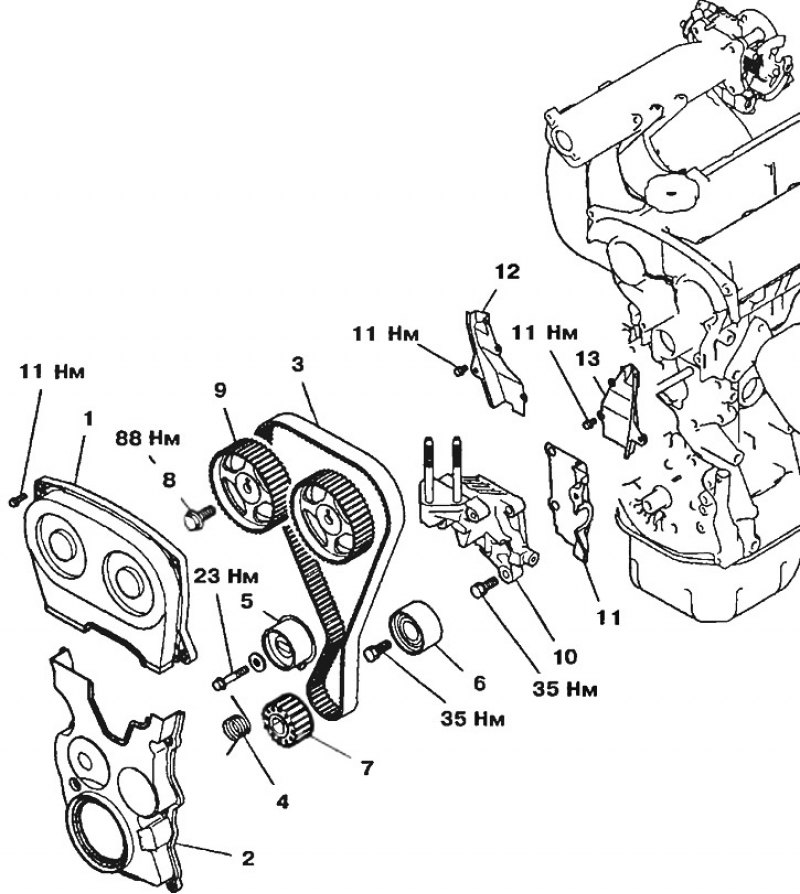

Рис. 3.5. Зубчатый ремень ГРМ двигателей DOHC: 1 - Верхняя защитная крышка зубчатого ремня ГРМ; 2 - Нижняя защитная крышка зубчатого ремня ГРМ; 3 - Зубчатый ремень ГРМ; 4 - Пружина натяжного устройства ремня ГРМ; 5 - Натяжное устройство зубчатого ремня ГРМ; 6 - Промежуточный ролик; 7 - Зубчатый шкив коленчатого вала; 8 - Болт крепления шкива распределительного вала; 9 - Шкив распределительного вала; 10 - Кронштейн крепления двигателя; 11 - Задняя нижняя защитная крышка зубчатого ремня ГРМ; 12 - Правая защитная крышка зубчатого ремня ГРМ; 13 - Левая защитная крышка зубчатого ремня ГРМ
