Элементы промежуточного (вторичного) вала: 1, 10 - подшипник; 2 - обойма подшипника; 3 - игольчатый подшипник; 4 - шестерня 1-й передачи; 3 - кольцо синхронизатора; 6 - втулка синхронизатора 1-й и 2-й передач; 7 - ступица синхронизатора; 8 - шестерня 2-й передачи; 9 - промежуточный вал.
Разборка

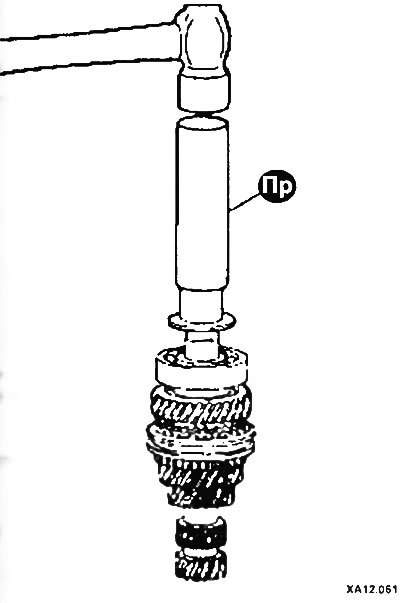

Используя приспособление снимите стопорную шайбу, подшипник, шестерню 1-й передачи и обойму подшипника.
Снимите кольцо синхронизатора, пружину синхронизатора, втулку синхронизатора 1-й и 2-й передач и ступицу синхронизатора 1-й и 2-й передач.
Снимите кольцо синхронизатора, снимите шестерню 2-й передачи и игольчатый подшипник.
Снимите оставшиеся детали и подшипник.

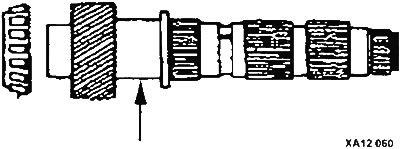

Проверьте состояние внешней поверхности промежуточного вала в месте установки игольчатого подшипника (стрелка).
Проверьте состояние шлиц промежуточного вала.
Совместив игольчатый подшипник с валом или втулкой и шестерней, проверьте плавность его вращения.
Проверьте сепаратор игольчатого подшипника.
Сборка

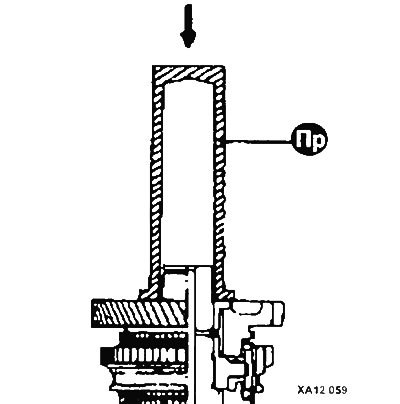

Сборка осуществляется в обратной последовательности.
