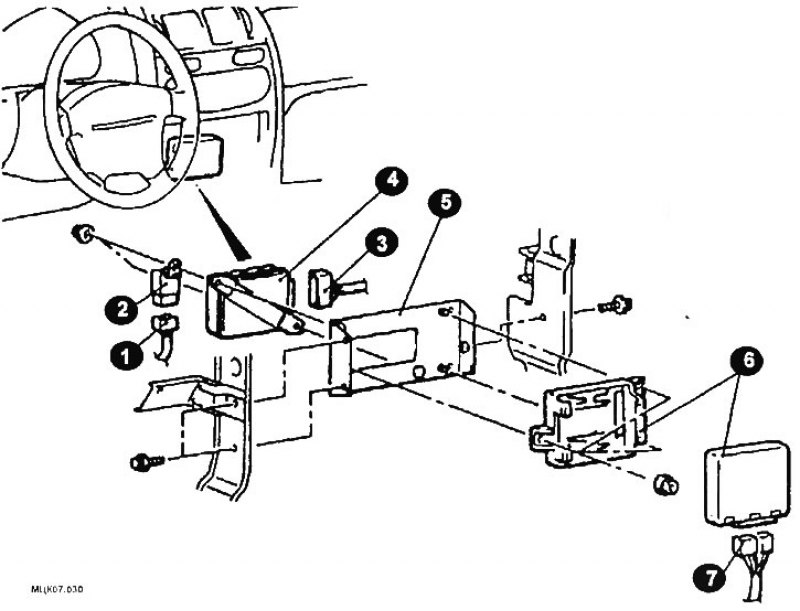

Установочные элементы контроллера дроссельной заслонки: 1 - разъем реле сервопривода управления дроссельной заслонкой; 2 - реле сервопривода управления дроссельной заслонкой; 3 - разъем контроллера дроссельной заслонки; 4 - контроллер дроссельной заслонки; 5 - кронштейн; 6 - ЭБУ приемником дистанционного управления блокировкой замков дверей; 7 - разъем ЭБУ приемником дистанционного управления блокировкой замков дверей.
Снятие
Отсоедините провод массы от аккумулятора.
Снимите переднюю напольную консоль.
Отсоедините разъем электронного блока управления приемником дистанционного управления блокировкой замков.
Снимите электронный блок управления приемником дистанционного управления блокировкой замков дверей и его кронштейн крепления.
Отсоедините разъем контроллера дроссельной заслонки и разъем реле сервопривода управления дроссельной заслонкой.
Снимите реле сервопривода управления дроссельной заслонкой.
Снимите кронштейн электронного блока управления.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
При замене контроллера дроссельной заслонки установи систему электронного управления дроссельной заслонкой в исходное состояние. Для этого:
Поверните ключ зажигания в положение ON (ВКЛ.) и затем за одну секунду переведите его в положение (LOCK- OFF). Подождите 10 секунд.
Установите напольную консоль и оставшиеся детали.
