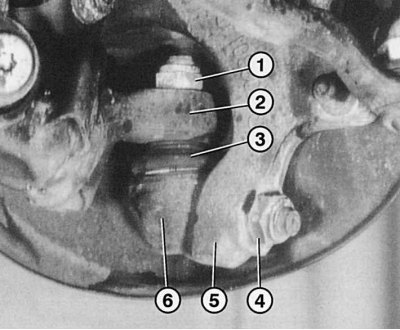

Рис. 7.7. Шаровой шарнир: 1, 4 – самостопорящаяся гайка; 2 – нижний поперечный рычаг; 3 – грязезащитный чехол; 5 – поворотный кулак; 6 – шаровой шарнир
Шаровые шарниры (справа и слева между поперечным рычагом и корпусом ступицы) установлены в пластиковые вкладыши с долгосрочной смазкой (рис. 7.7). Чехлы из пластика защищают их от грязи и влаги. Шаровые шарниры не требуют обслуживания. Поврежденный грязезащитный чехол означает необходимость замены шарнира. Несвоевременное обнаружение повреждения грязезащитного чехла означает преждевременную замену шарнира, в остальном не требующего обслуживания.
Последовательность работ
1. Выверните колеса до упора в соответствующую сторону.
(Оригинал расположен на ресурсе: «AutoInstruction»)
2. Проверьте грязезащитный чехол шарнира справа и слева на наличие повреждений. При этом его следует сжать — так можно обнаружить скрытые трещины.
3. Поврежденный грязезащитный чехол не может быть заменен отдельно. Шаровой шарнир меняется в сборе.
