Предупреждение! Бензин чрезвычайно огне - и взрывоопасен, поэтому необходимо проявлять осторожность при работе на любой части топливной системы.
Предупреждение! Емкость, в которой находилось топливо, содержит пары топлива и потенциально взрывоопасна.
Внимание! Работы на топливной системе необходимо производить в хорошо проветриваемом помещении, для чего можно открыть все окна и двери для создания сквозняка.
Внимание! При работе на топливной системе не пользуйтесь открытым огнем, электросваркой и инструментами, при работе с которыми могут образоваться искры. Проверьте, что в непосредственной близости от рабочего места находится заряженный огнетушитель.
Внимание! Для защиты глаз от попадания в них топлива пользуйтесь очками. При попадании топлива на кожу промойте это место обильным количеством воды.
Внимание! При работе с топливной системой соблюдайте чистоту, так как грязь, попавшая в каналы топливной системы, может их заблокировать, что нарушит нормальную работу двигателя.
Снятие

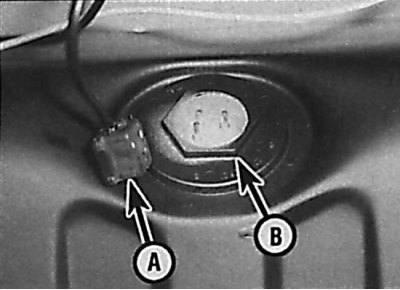

Расположение датчика уровня топлива на моделях с кузовом Седан
А – электрический разъем датчика; В – гайка крепления датчика
1. Снятие датчика уровня топлива желательно производить на пустом топливном баке. Если топливный бак полностью заполнен топливом, откачайте из него как минимум 8 литров топлива перед снятием датчика уровня топлива.
2. Снимите провод массы с аккумулятора.
3. На моделях Седан снимите отделку пола багажника, извлеките фиксаторы и снимите прокладочную панель топливного бака. На моделях Универсал снимите переднюю отделку багажника или спинку третьего ряда сидений. Извлеките фиксаторы и поднимите коврик багажного отделения.
4. На моделях Универсал снимите с пола защитную крышку, затем отсоедините электрический разъем от верхней части датчика уровня топлива (см. рисунок). Используя мягкую проволоку, закрепите электрический разъем таким образом, чтобы он не упал за топливный бак.
5. Отвинтите гайку крепления датчика и извлеките датчик уровня топлива из топливного бака.
6. Снимите уплотнительное кольцо с отверстия для установки датчика уровня топлива.
Установка
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
(Оригинал расположен на ресурсе: «Autoinstruction.ru»)
2. Перед установкой нового датчика уровня топлива снимите с него защитную ленту и извлеките блокирующий штифт.
3. Замените уплотнительное кольцо датчика уровня топлива.
4. Затяните гайку крепления датчика уровня топлива требуемым моментом.
5. Проверьте правильность и надежность подсоединения электрического разъема к датчику.
6. Перед установкой прокладочной панели топливного бака запустите двигатель и проверьте, что отсутствуют утечки топлива около датчика уровня топлива.
