Снятие

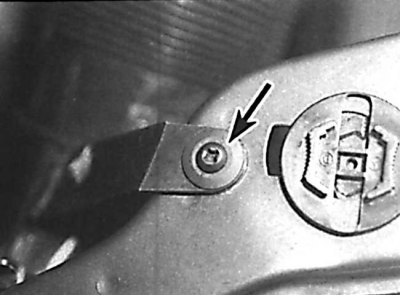

Расположение винта, крепящего воздухозаборник

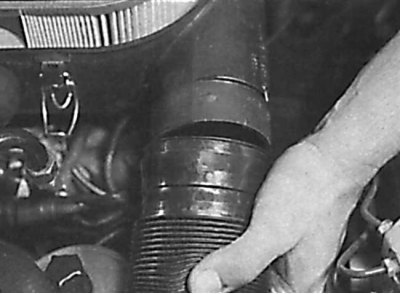

Снятие трубы воздухозаборника с кожуха воздушного фильтра

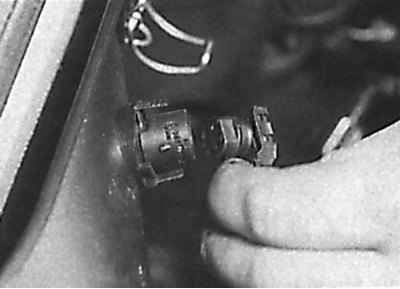

Отсоединение электрического разъема от датчика температуры поступающего в двигатель воздуха

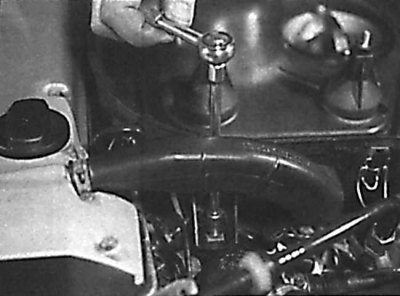

Отвинчивание гаек крепления нижней части кожуха воздушного фильтра

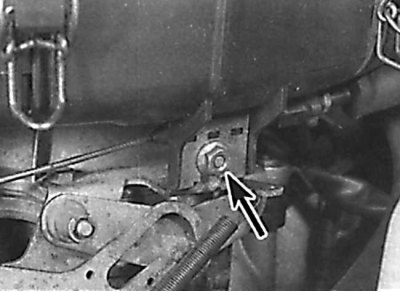

Расположение гайки бокового крепления кожуха воздушного фильтра
(Источник расположен на веб-ресурсе autoinstruction.ru)

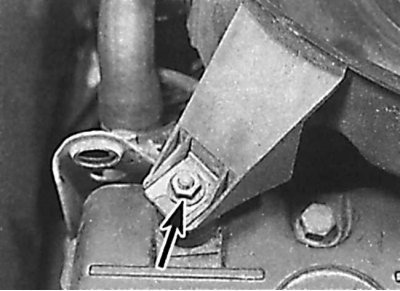

Расположение гайки заднего крепления кожуха воздушного фильтра

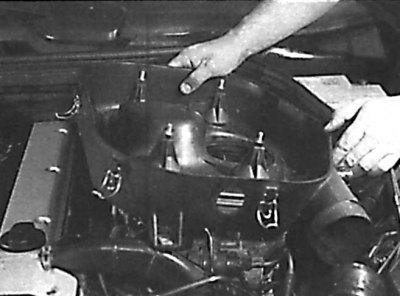

Снятие нижней части кожуха воздушного фильтра
1. Отвинтите винт, крепящий воздухозаборник и снимите трубу воздухозаборника с корпуса воздушного фильтра (см. рис. Расположение винта, крепящего воздухозаборник, Снятие трубы воздухозаборника с кожуха воздушного фильтра).
2. Сбоку воздушного фильтра снимите шланг вентиляции картера.
3. Выключите зажигание и отсоедините электрический разъем от датчика температуры, поступающего в двигатель воздуха и расположенного на кожухе воздушного фильтра (см. рис. Отсоединение электрического разъема от датчика температуры поступающего в двигатель воздуха).
4. Отвинтите гайки, крепящие кожух воздушного фильтра к распределителю топлива и впускному коллектору (см. рис. Отвинчивание гаек крепления нижней части кожуха воздушного фильтра, Расположение гайки бокового крепления кожуха воздушного фильтра, Расположение гайки заднего крепления кожуха воздушного фильтра).
5. Отвинтите гайки и освободите пружинные скобы, крепящие крышку воздушного фильтра и затем извлеките фильтрующий элемент из кожуха воздушного фильтра. Отвинтите гайки и винты и снимите нижнюю часть кожуха воздушного фильтра (см. рис. Снятие нижней части кожуха воздушного фильтра). Снимите резиновую прокладку.
Установка

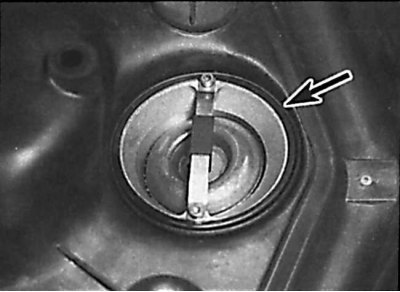

Расположение резинового уплотнения между кожухом воздушного фильтра и топливной магистралью
1. Установка производится в последовательности, обратной снятию. Проверьте правильность установки резинового уплотнения между кожухом воздушного фильтра и топливной магистралью (см. рис. Расположение резинового уплотнения между кожухом воздушного фильтра и топливной магистралью).
