Воздушный фильтр

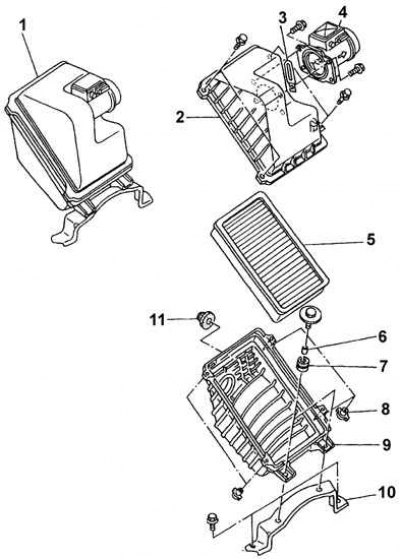

1 – воздушный фильтр; 2 – крышка воздушного фильтра; 3 – скоба; 4 – датчик потока воздуха; 5 – фильтрующий элемент воздушного фильтра; 6 – прокладка; 7 – резиновая опора; 8 – прокладка; 9 – кожух воздушного фильтра; 10 – кронштейн; 11 – уплотнительное кольцо
Воздушный фильтр двигателя с турбонагнетателем

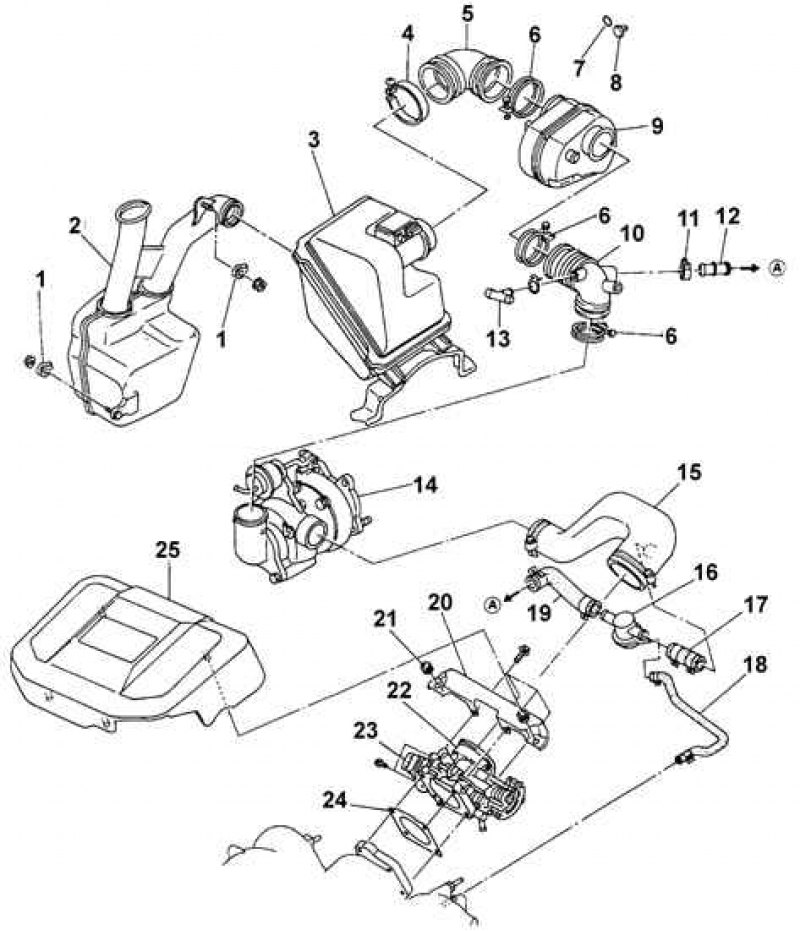

1 – прокладка; 2 – резонатор; 3 – воздушный фильтр; 4 – хомут; 5 – труба воздухозаборника; 6 – хомут; 7 – уплотнительное кольцо; 8 – скоба; 9 – камера резонатора; 10 – вентиляционный шланг; 11 – хомут; 12 – шланг обводного клапана; 13 – шланг клапана вентиляции картера; 14 – турбонагнетатель; 15 – патрубок; 16 – воздушный обводной клапан; 17 – шланг к впускному каналу; 18 – вакуумный шланг обводного клапана; 19 – шланг; 20 – прокладка; 21 – подвеска кожуха коллектора; 22 – дроссель; 23 – датчик дросселя; 24 – прокладка; 25 – кожух коллектора
1. Снимите провод массы с аккумулятора.
2. Снимите фильтрующий элемент с кожуха воздушного фильтра.
3. Ослабьте хомут на трубке воздухозаборника и снимите ее с кожуха воздушного фильтра. Снимите верхнюю половину кожуха воздушного фильтра вместе с измерителем потока воздуха и трубкой воздухозаборника (см. рис. Воздушный фильтр).
4. Отвинтите болты крепления кожуха воздушного фильтра.
5. Снимите кожух воздушного фильтра и извлеките его из моторного отсека.
6. Установка производится в последовательности, обратной снятию.
