Топливный бак и сепаратор топлива на моделях 4WD
1 – канистра; 2 – шланг; 3 – шланг; 4 – шланг; 5 – шланг; 6 – подающий шланг; 7 – топливный фильтр; 8 – подающий шланг; 9 – топливопровод; 10 – возвратный топливопровод; 11 – подающий топливопровд; 12 – воздушный шланг; 13 – воздушная трубка; 14 – защитный кронштейн; 15 – крышка топливозаливной горловины; 16 – уплотнительные кольца; 17 – прокладка; 18 – топливозаливная труба; 19 – кронштейн; 20 – сепаратор; 21 – кронштейн; 22 – шланг В; 23 – шланг С; 24 – шланг А; 25 – кронштейн; 26 – сепаратор; 27 – кронштейн; 28 – кожух; 29 – шланг С; 30 – шланг А; 31 – шланг В; 32 – вспомогательный регулирующий клапан очистки
Топливный бак моделей 4WD (на моделях 2WD топливный бак аналогичен)
1 – блок топливного насоса; 2 – датчик уровня топлива; 3 – топливный насос; 4 – топливный фильтр; 5 – прокладка; 6 – шланг; 7 – воздушный шланг; 8 – резервуар; 9 – крепежные ленты; 10 – защита; 11 – кронштейн; 12 – кожух; 13 – обратный клапан,; 14 – шланг,; 15 – подающий шланг; 16 – возвратный шланг; 17 – возвратная труба; 18 – подающая труба; 19 – труба; 20 – труба; 21 – дополнительный подающий шланг; 22 – возвратный шланг; 23 – подающий шланг; 24 – дополнительный подающий шланг; 25 – шланг; 26 – шланг вентиляции; 27 – шланг вентиляции; 28 – труба; 29 – воздушная труба; 30 – воздушная труба; 31 – прокладка; 32 – фильтр

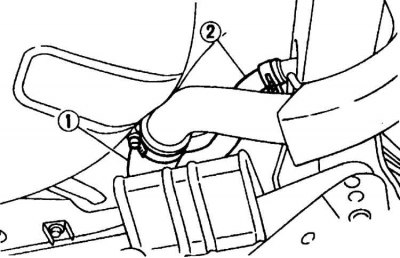

Крепление топливоналивной трубы и трубы вентиляции к топливному баку
1 – топливнозаливныя труба; 2 – труба вентиляции
При снятии топливного бака уровень топлива в нем должен быть минимальным.
Снятие
1. Снимите крышку топливозаливной горловины для того, чтобы выровнять давление в баке с атмосферным.
2. Снимите провод массы с аккумулятора.
3. Поднимите автомобиль и зафиксируйте на подставках.
4. Снимите заднюю выхлопную трубу и глушитель.
5. На моделях 4WD снимите задний дифференциал.
6. На моделях 4WD снимите заднюю балку.
7. Отсоедините топливозаливную трубу от топливного бака (см. рис. Крепление топливоналивной трубы и трубы вентиляции к топливному баку).
8. Поддержите топливный бак домкратом, проложив между домкратом и топливным баком доску.
9. Снимите защиту топливного бака, затем отвинтите винты, крепящие две ленты крепления топливного бака.
(Посмотрите оригинал на портале www.Autoinstruction.ru)
10. Опустите домкрат и извлеките топливный бак из-под автомобиля.
Установка
11. Установка производится в последовательности, обратной снятию.
