Совмещение метки на шкиве коленчатого вала с указателем на крышке приводной цепи
Совмещение паза на переднем фланце распределительного вала с выступом на передней крышке подшипника распределительного вала
Крепление шкива коленчатого вала
1 – коленчатый вал; 2 – тарельчатые шайбы; 3 – передняя крышка; 4 – сегментная шпонка
Шкив коленчатого вала / гаситель крутильных колебаний
Снятие
Использование специального инструмента для фиксации ступицы от проворачивания
1. Снимите провод массы с аккумулятора.
2. Откройте капот и зафиксируйте его в вертикальном положении.
3. Снимите крыльчатку вентилятора радиатора и гидравлическую муфту.
4. Ослабьте болты крепления шкива вентилятора радиатора.
5. Снимите вспомогательный приводной ремень.
6. Для исключения повреждений радиатора и увеличения рабочего пространства снимите радиатор или, в крайнем случае, с внутренней стороны радиатора установите лист картона.
(Материал скопирован с онлайн-ресурса: Autoinstruction.ru)
7. Отвинтите болты крепления шкива вентилятора радиатора и снимите шкив.
8. Зафиксируйте шкив коленчатого вала / гаситель крутильных колебаний от проворачивания, используя специальный инструмент, привинченный к шкиву коленчатого вала (см. рис. Использование специального инструмента для фиксации ступицы от проворачивания).
9. Отвинтите болты и снимите шкив коленчатого вала / гаситель крутильных колебаний.
Установка
1. Установка производится в последовательности, обратной снятию.
Ступица
Внимание! При завинчивании болта крепления ступицы необходимо использовать динамометрический ключ, обеспечиваю щий момент затягивания 400 Нм. Для снятия ступицы с коленчатого вала необходимо использовать съемник.
Снятие
1. Снимите шкив коленчатого вала / гаситель крутильных колебаний.
2. Зафиксируйте ступицу от проворачивания, используя специальный инструмент, привинченный к ступице.
3. Отвинтите болт крепления ступицы и снимите его вместе с четырьмя пружинными шайбами или большой конической шайбой.
4. Используя съемник, снимите ступицу с переднего конца коленчатого вала.
5. Снимите с паза коленчатого вала сегментную шпонку.
Установка

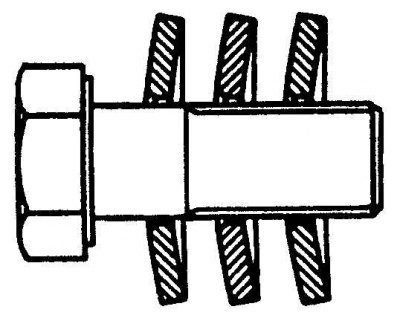

Расположение тарельчатых шайб на болту крепления ступицы
1. Установите сегментную шпонку в паз коленчатого вала.
2. Совместите паз на ступице с сегментной шпонкой и установите ступицу на коленчатый вал.
3. На моделях с тарельчатыми пружинными шайбами смажьте пружинные шайбы и установите их на болт выпуклой стороной к головке болта (см. рис. Расположение тарельчатых шайб на болту крепления ступицы).
4. На моделях с конической шайбой установите шайбу на болт большим диаметром к ступице.
5. Смажьте резьбу болта крепления.
6. Используя специальный инструмент, зафиксируйте ступицу от проворачивания и затяните болт крепления ступицы требуемым моментом.
7. Установите шкив коленчатого вала / гасителя крутильных колебаний.
