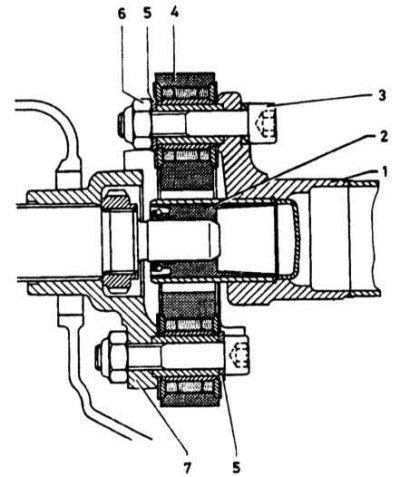

Поперечный разрез упругой муфты ведущего вала
1 - ведущий вал; 2 - центровочная втулка; 3 - болт; 4 - упругая муфта; 5 - шайба; 6 - гайка; 7 - фланец коробки передач

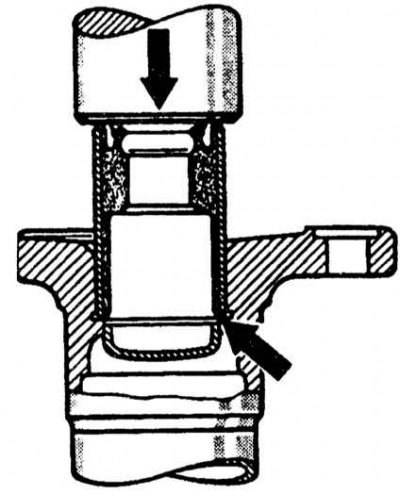

Установка центрирующей втулки
1. Снимите карданную передачу.
2. При повторном использовании эластичной муфты нанесите метки ее положения относительно фланца карданного вала.
3. Сняв болты, снимите эластичную муфту.
4. Установите карданную передачу в тиски с губками из мягкого металла и просверлите отверстие в перпендикулярной плоскости к оси диаметром 10 мм в центрирующей втулке на расстоянии примерно 15 мм от ее наружного торца.
5. Вставьте в полученное отверстие съемник (стержень), снимите втулку с вала карданной передачи.
6. Очистите проточку вала, установите вертикально новую втулку на отверстие и полностью запрессуйте ее с помощью оправки.
7. Установите эластичную муфту на фланец карданной передачи, обеспечивая совпадение ранее нанесенных меток. Поставьте болты (головками в сторону промежуточной опоры) и наверните новые самоконтрящиеся гайки, затянув их моментом 4,5 кгс·м.
Посмотрите оригинал на портале: AutoInstruction
8. Установите карданную передачу на автомобиль.
Примечание. Не забудьте заложить по 6 г тугоплавкой смазки в выточку центрирующей втулки.
